حسب ضرورت کیبل ٹرمینیشن ٹاور سپلائر

چنگ ڈاؤ انبانگ نئی توانائیپوری پاور اسٹیل سٹرکچر انڈسٹری چین میں گہری مہارت رکھتا ہے۔ 35kV سے 220kV کے گرڈ پروجیکٹس، نئے انرجی انٹیگریشن پروجیکٹس، اور شہری-دیہی گرڈ کی تزئین و آرائش کے لیے، ہم مربوط اینگل اسٹیل اور اسٹیل ٹیوب کیبل ٹرمینل ٹاورز کی ایک مکمل سیریز کو اپنی مرضی کے مطابق بناتے اور تیار کرتے ہیں۔ ہمیں اپنے کارخانہ دار کے طور پر منتخب کریں، اور اپنے نئے پروجیکٹ کے لیے ایک اقتباس حاصل کریں!

کیبل ٹرمینیشن ٹاور کیا ہے؟

کیبل ٹرمینیشن ٹاورز ہائی وولٹیج ٹرانسمیشن اوور ہیڈ لائنوں کو زیر زمین کیبل سسٹم کے ساتھ جوڑنے والے اہم ٹرانزیشن ڈھانچے ہیں۔

پاور گرڈ کے آخر میں سٹیل کے بنیادی ڈھانچے کی سہولیات کے طور پر کام کرتے ہوئے، وہ متعدد کام انجام دیتے ہیں، بشمول سنگل سائیڈ کنڈکٹر ٹینشن اینکرنگ، کیبل ٹرمینل ماؤنٹنگ، سرج آریسٹر تعیناتی، لائن انسولیشن ٹرانزیشن، اور برقی حفاظتی تنہائی۔

یہ سب اسٹیشن تک رسائی، شہری اوور ہیڈ نیٹ ورکس کو زیر زمین لائنوں میں تبدیل کرنے، اور نئے توانائی کے پاور پلانٹس کو گرڈ میں ضم کرنے کے لیے اہم آلات ہیں۔

ان ٹاورز میں مضبوط ساختی میکانکس ڈیزائن، مربوط برقی حفاظتی ترتیب، اور ساحلی موسم کے خلاف مزاحم اینٹی کورروشن سسٹم شامل ہیں۔ وہ روایتی ٹرمینل ٹاور کے مسائل جیسے کہ بڑے زمین پر قبضے، ناکافی تناؤ کی فالتو پن، محدود آپریشن اور دیکھ بھال کی جگہ، اور ناقص ماحولیاتی موافقت کو حل کرتے ہیں۔

ہمارے حل مکینیکل لوڈ بیئرنگ، برقی موصلیت، سائٹ کی موافقت، اور طویل مدتی پائیداری میں جامع اپ گریڈ فراہم کرتے ہیں، جو پاور گرڈ کے آخری لنکس کے لیے اعلیٰ قابل اعتماد مربوط حل پیش کرتے ہیں۔

مصنوعات کے زمرے

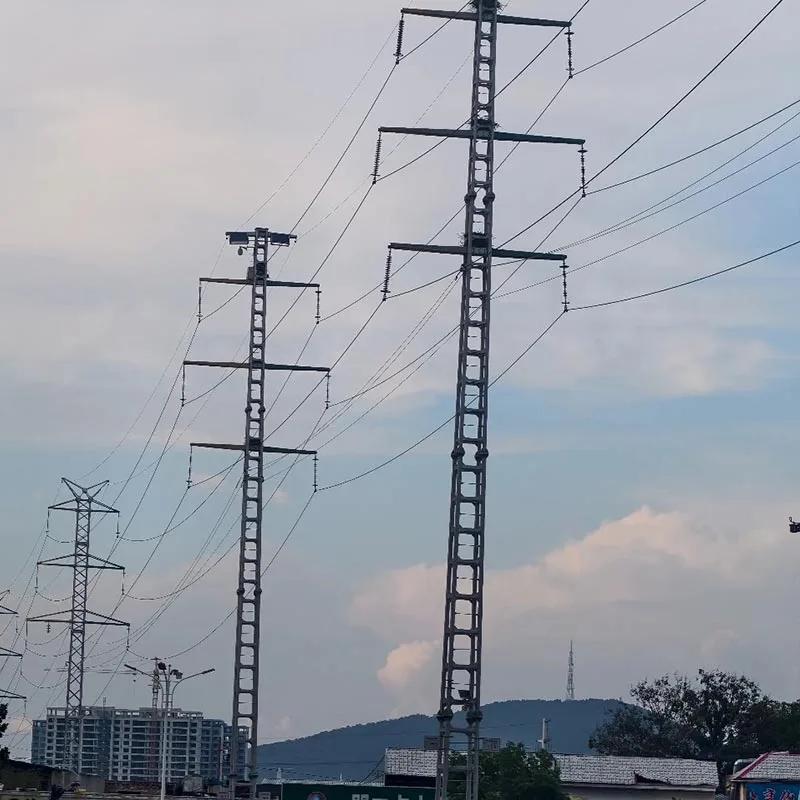

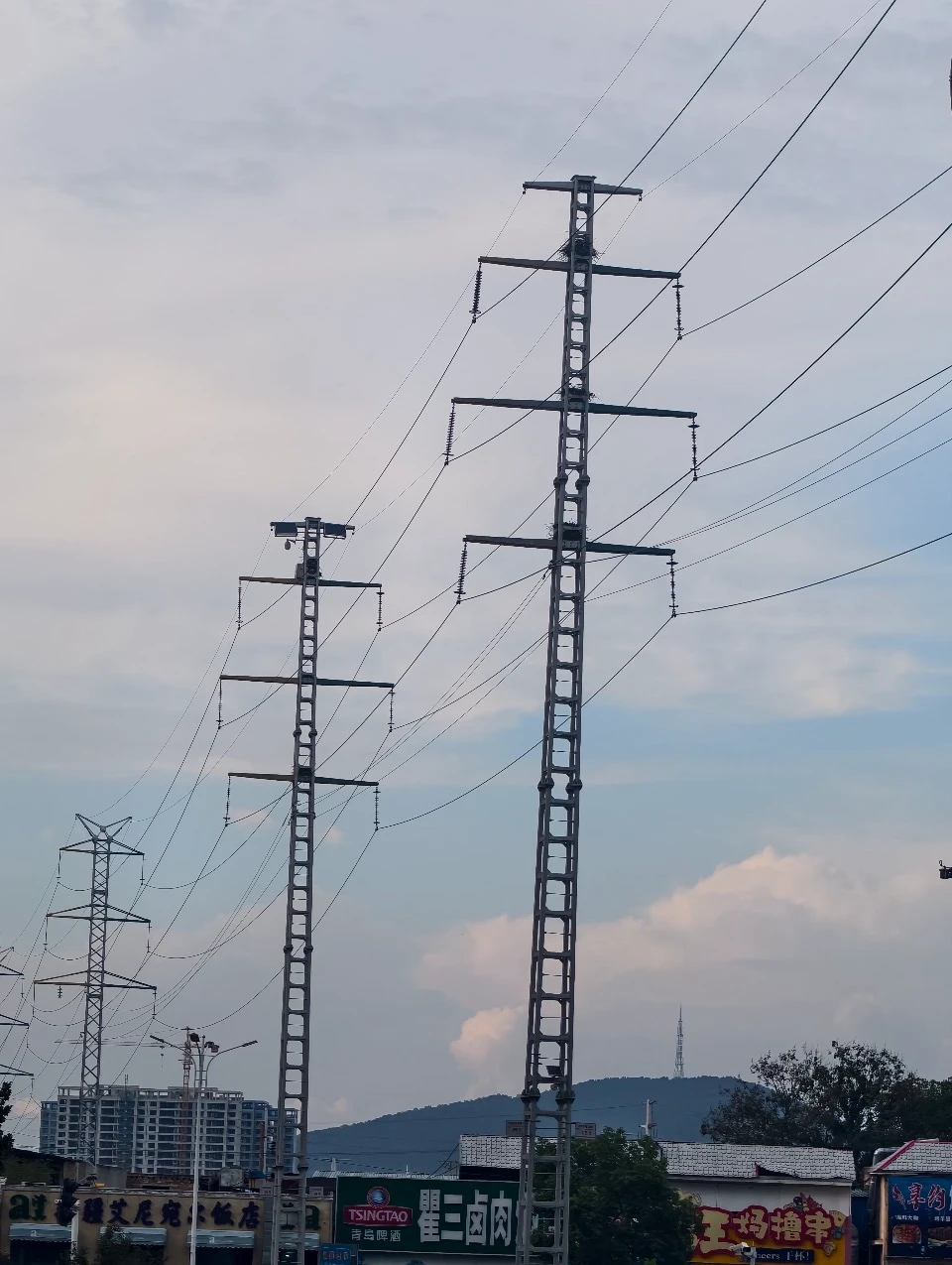

1. اسٹیل مونوپول کیبل ٹرمینیشن ٹاور

سنگل کالم اسٹیل پائپ ڈھانچے کے ساتھ ڈیزائن کیا گیا ہے، Q355B اعلی طاقت والے اسٹیل پائپ کو بطور مرکزی مواد استعمال کرتے ہوئے۔ مجموعی ڈیزائن سادہ ہے اور کم سے کم جگہ پر قبضہ کرتا ہے، کمپیکٹ شہری علاقوں اور اعلی زمین کی تزئین کی ضروریات کے ساتھ منظرناموں کے لیے موزوں ہے۔

ٹاور کی اونچائی کو حسب ضرورت (8m-25m) حسب ضرورت بنایا جا سکتا ہے، جو 35kV-110kV وولٹیج کی سطحوں کے لیے موزوں ہے، جو تیز ہوا کے بوجھ کے خلاف مزاحمت، آسان تنصیب، اور موثر آپریشن اور دیکھ بھال کے فوائد پیش کرتا ہے۔

اس میں ایک مربوط ٹرمینل ماؤنٹنگ پلیٹ فارم اور لائٹننگ پروٹیکشن گراؤنڈنگ سسٹم ہے، جس میں ہاٹ ڈِپ گیلوانائزنگ اور کلوز کوٹنگ ٹیکنالوجی کا استعمال کرتے ہوئے سنکنرن سے تحفظ ہے۔

یہ شہری گرین بیلٹس، سب سٹیشن کی باڑ کے اندر، صنعتی پارکوں اور دیگر تنگ جگہوں پر وسیع پیمانے پر لاگو کیا جا سکتا ہے، جمالیات کے ساتھ عملییت کو متوازن کرتے ہوئے، سائٹ کے انتخاب کی دشواری کو نمایاں طور پر کم کرتا ہے۔

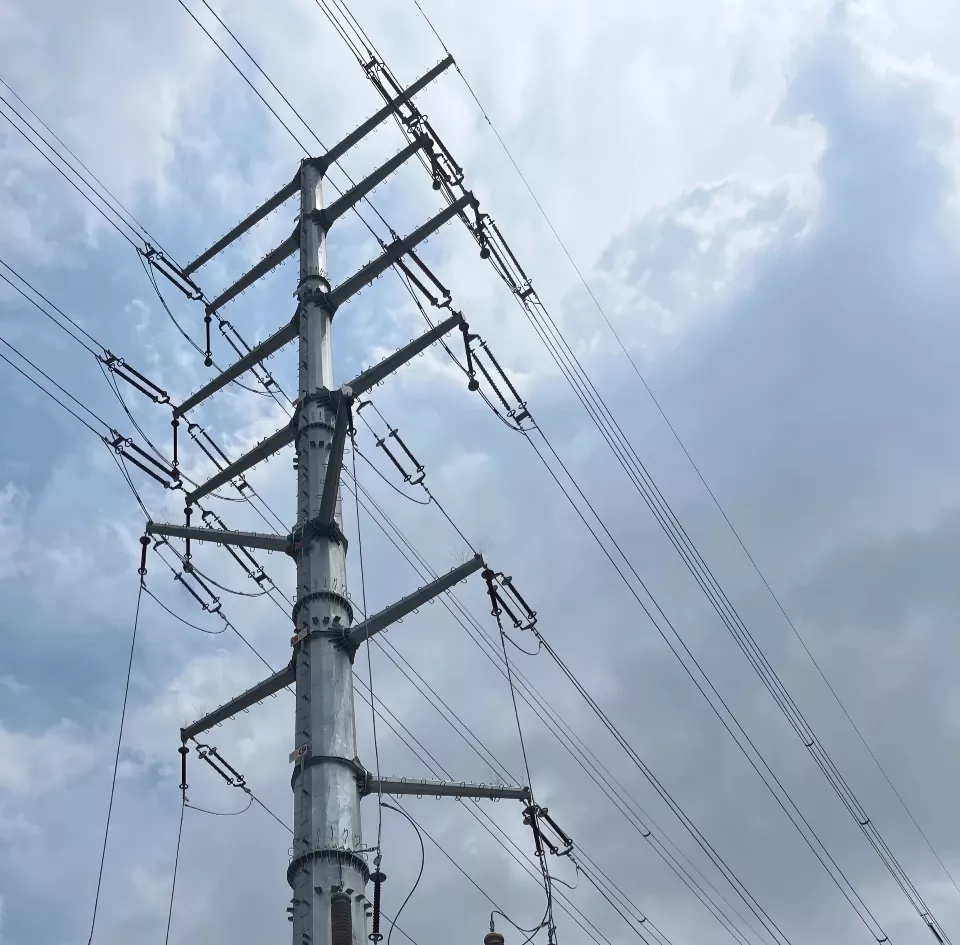

2. ملٹی سرکٹ کیبل رائزر پول

خاص طور پر ملٹی سرکٹ کیبل ریزر کی ضروریات کے لیے ڈیزائن کیا گیا ہے، جو بیک وقت 2-4 سرکٹس کو سپورٹ کرتا ہے، 110kV-220kV ہائی وولٹیج کی سطح کے لیے موزوں ہے۔ یہ ایک ماڈیولر قطبی ڈھانچہ استعمال کرتا ہے، جس میں کیبل ٹرمینل بڑھنے، لیڈ ٹرانزیشن، اور برقی حفاظتی تنہائی کے افعال کو یکجا کیا جاتا ہے۔

قطب تناؤ کی تقسیم کے لیے موزوں ہے اور ایک سے زیادہ مخصوص ٹرمینل ماؤنٹنگ پوائنٹس اور مینٹیننس پلیٹ فارمز کے ساتھ متعدد سرکٹس کے غیر متوازن تناؤ کو برداشت کر سکتا ہے۔

ملٹی سرکٹ کیبل رائزر پولنئے انرجی پاور سٹیشنوں اور شہری تقسیم کے نیٹ ورک کی توسیع میں ملٹی سرکٹ گرڈ انضمام کے لیے موزوں ہے، متعدد سنگل سرکٹ سہولیات کی تعمیر کی ضرورت کو ختم کرتے ہوئے، پروجیکٹ کی زمین کے استعمال اور تعمیراتی لاگت کو مؤثر طریقے سے ہموار کرنا، مرکزی انتظام کو حاصل کرنا اور ملٹی سرکٹ لائنوں کی موثر دیکھ بھال کرنا۔

3. گینٹری کی قسم کیبل ٹرمینیشن ٹاور

اپنی مرضی کے مطابق اسپین (10m-30m) کے ساتھ ڈبل کالم گینٹری ڈھانچہ اپناتا ہے، جو 110kV-220kV وولٹیج کی سطح کے لیے موزوں ہے، جو مضبوط بوجھ برداشت کرنے کی صلاحیت اور کافی برقی حفاظتی فاصلہ پیش کرتا ہے۔ بنیادی طور پر لمبی دوری کی اوور ہیڈ لائنوں اور زیر زمین کیبلز کے درمیان بڑی صلاحیت والے کیبل ٹرمینل کو بڑھنے اور ٹرانزیشن نوڈس کے لیے استعمال کیا جاتا ہے۔

گینٹری کراس بیم میں متعدد محفوظ ماؤنٹنگ پوائنٹس ہیں، جو بیک وقت کیبل ٹرمینلز اور گرفتاریوں کے متعدد سیٹوں کو سپورٹ کرنے کے قابل ہیں، جو سب سٹیشن آؤٹ لیٹس اور کراس ریجن لائن ٹرمینل کنکشنز کے لیے موزوں ہیں۔

یہ شاندار ساختی استحکام کی خصوصیات رکھتا ہے، انتہائی موسمی بوجھ کو برداشت کر سکتا ہے، سٹیٹ گرڈ اور سدرن گرڈ کے بڑے پاور گرڈ پروجیکٹس کے قبولیت کے معیارات پر پورا اترتا ہے، اور زیادہ بوجھ، زیادہ قابل اعتماد پاور ٹرانسمیشن کی ضروریات کے لیے موزوں ہے۔

4. 132kV ٹرانزیشن ٹرانسمیشن ٹاور

ٹرمینل ٹاور اور ٹرانسمیشن ٹاور کے دوہری افعال کو مربوط کرتے ہوئے، اوور ہیڈ لائنوں اور زیر زمین کیبلز کے درمیان منتقلی پر توجہ مرکوز کرتے ہوئے، 132kV وولٹیج کی سطحوں کے لیے اپنی مرضی کے مطابق ڈیزائن کیا گیا ہے۔ یہ کیبل ٹرمینل کی تنصیب، موصلیت کی منتقلی کو ہینڈل کرتا ہے، اور تناؤ والے کنڈکٹرز کو اینکر بھی کر سکتا ہے اور لائن کو ری ڈائریکٹ کر سکتا ہے۔

ٹاور ایک زاویہ سٹیل جالی یا سٹیل پائپ مشترکہ ڈھانچہ کا استعمال کرتا ہے، کافی تناؤ فالتو پن کے ساتھ، DL/T پاور انڈسٹری کے معیارات کے مطابق۔ سنکنرن مخالف نظام کو مختلف علاقائی منظرناموں کے لیے خاص طور پر بہتر بنایا گیا ہے، اور اسے 132kV کے نئے انرجی گرڈ انٹیگریشن، شہری اور دیہی گرڈ کی تزئین و آرائش، اور صنعتی پارک کے لیے وقف لائن ٹرانزیشن پر وسیع پیمانے پر لاگو کیا جا سکتا ہے، ہموار منتقلی اور محفوظ ٹرانسمیشن کو یقینی بنانا، عالمگیریت اور خصوصی اڈا کو متوازن کرنا۔

بنیادی طاقتیں۔

1. خصوصی ڈھانچہ

روایتی ٹرانسمیشن ٹاورز کے دو طرفہ متوازن قوت ڈیزائن سے مختلف، انبانگ کیبل ٹرمینل ٹاورز کو خصوصی طور پر غیر سمتی انتہائی بڑے غیر متوازن تناؤ کے لیے مضبوط کیا جاتا ہے۔

مین میٹریلز، ٹاور ٹانگیں، اور ٹاور باڈی کے فلینج نوڈس سب کو انکرپٹڈ اور گاڑھا اور بہتر بنایا گیا ہے، اور مخالف الٹنے اور گھماؤ مخالف کارکردگی عام تناؤ مزاحم ٹاور کے معیارات سے کہیں زیادہ ہے۔

بنیادی بیئرنگ کی صلاحیت فالتو پن کے لیے مخصوص ہے اور DL/T پاور انڈسٹری کی وضاحتوں کے مطابق ہوتی ہے، جو انتہائی ہواؤں، برفانی اور زلزلے کے بوجھ کے خلاف مزاحمت کر سکتی ہے، ٹرمینل لائن منقطع ہونے کے پوشیدہ خطرات سے بچ سکتی ہے اور ساخت کی بنیادی وجہ سے ٹاور آفسیٹ، اور پاور grid لنک کے طویل مدتی مستحکم آپریشن کو یقینی بناتی ہے۔

2. انٹیگریٹڈ پلیٹ فارم ڈیزائن

ہمارے کیبل ٹرمینیشن ٹاور میں کیبل ٹرمینیشنز، سرج گرفتاری، اور لیڈ ان ٹرانزیشن بریکٹس کے لیے ایک بلٹ ان، معیاری پلیٹ فارم موجود ہے۔ یہ ڈیزائن روایتی اسٹینڈ اسٹون ٹرمینیشن ڈھانچے، بڑھتے ہوئے بریکٹ، اور گراؤنڈنگ سسٹمز کو ایک واحد، متحد ٹاور ڈھانچے میں ضم کرتا ہے۔

یہ ڈیزائن اضافی سول انجینئرنگ سپورٹ ڈھانچے کی تعمیر کی ضرورت کو ختم کرتا ہے، اس طرح زمین کے مطلوبہ نشان کو کم کرنے کے ساتھ ساتھ تعمیراتی طریقہ کار اور مواد کی کھپت کو کم سے کم کرتا ہے۔

مزید برآں، اس مربوط پلیٹ فارم کے ڈیزائن میں حفاظتی تحفظ کی سہولیات کے ساتھ آپریشنز اور دیکھ بھال کے لیے مخصوص رسائی کے راستے شامل کیے گئے ہیں۔ اس سے سازوسامان کی تنصیب، معمول کے معائنے، اور ہنگامی مرمت کی سہولت ملتی ہے، بالآخر پروجیکٹ کی مجموعی لاگت اور طویل مدتی آپریشنل اور دیکھ بھال کے اخراجات دونوں کو کم کرتا ہے۔

3. موسم مزاحمت اور مخالف سنکنرن نظام

ٹاور کا بنیادی ڈھانچہ Q355B اعلی طاقت، کم الائے سٹیل سے بنایا گیا ہے، جس میں دوہری پرت کے تحفظ کے عمل کا استعمال کیا گیا ہے جو گرم ڈِپ گیلوانائزنگ کو سیل شدہ اینٹی کورروشن کوٹنگ کے ساتھ جوڑتا ہے۔

کوٹنگ کی موٹائی اور اینٹی سنکنرن فارمولیشن کو ساحلی علاقوں کے سخت ماحولیاتی حالات کا مقابلہ کرنے کے لیے انبانگ نے خاص طور پر بہتر بنایا ہے — جو نمک کے زیادہ سپرے، زیادہ نمی، اور تیز سمندری ہواؤں کی خصوصیت ہے — جو نمک کے سنکنرن، آکسیڈیشن، اور تیزاب کی بنیاد کی عمر کے خلاف مضبوط مزاحمت فراہم کرتی ہے۔

تمام ساختی بولٹ اور فلینجز 30 سال سے زیادہ کی ڈیزائن کردہ سروس لائف کو یقینی بناتے ہوئے سنکنرن مخالف سگ ماہی کے علاج سے گزرتے ہیں۔

Anbang کے ساتھ شراکت داری آپ کے پروجیکٹ کے لیے مستقبل میں ریکوٹنگ اور اجزاء کی تبدیلی کی فریکوئنسی کو کم کرنے میں مدد کرتی ہے، جبکہ انتہائی سنکنار ماحول کی ایک وسیع رینج کے لیے مکمل موافقت کو یقینی بناتی ہے—بشمول اندرون ملک پہاڑی علاقے، ساحلی سمندری فلیٹ، اور صنعتی پارکس۔

4. تنگ بنیاد، ہلکا پھلکا حسب ضرورت

تنگ کوریڈورز، قلیل زمینی وسائل، اور شہری پاور گرڈ کے اندر گھنے ارد گرد کے فن تعمیر کے چیلنجوں سے نمٹنے کے لیے، ہم نے تنگ بنیاد، کمپیکٹ ٹرمینل ٹاورز کا ایک سلسلہ متعارف کرایا ہے۔

اس پراڈکٹ سیریز میں ٹاور کی بنیاد کے طول و عرض اور ہوا کے خلاف مزاحمت کرنے والے ساختی ڈیزائن کی خصوصیات ہیں، جس کے نتیجے میں قدموں کا نشان چھوٹا ہوتا ہے اور ونڈ ورڈ کراس سیکشن کم ہوتا ہے۔

تمام ساختی بوجھ کی ضروریات اور الیکٹریکل سیفٹی کلیئرنس کے معیارات کو مکمل طور پر پورا کرتے ہوئے، ٹرمینل ٹاورز کا یہ سلسلہ مختلف شہری زمینی ماحول کے لیے لچکدار موافقت پیش کرتا ہے—بشمول گرین بیلٹ، سب سٹیشن کی دیواریں، اور توانائی کی نئی سہولیات کے پردیی علاقے۔ وہ شہری پاور گرڈ جدید کاری کے منصوبوں کے دوران ٹرمینل ٹاوروں کو بیٹھنے میں اکثر پیش آنے والی مشکلات کا عملی حل فراہم کرتے ہیں۔

5. تمام وولٹیج کی سطحوں میں لچکدار حسب ضرورت

ہمارے پروڈکٹ پورٹ فولیو میں ہائی وولٹیج کی تمام بڑی کلاسیں شامل ہیں—جن میں 35kV، 110kV، اور 220kV شامل ہیں—اور مختلف ساختی ڈیزائنوں کی تخصیص کو سپورٹ کرتا ہے، جیسے اینگل اسٹیل جالی ٹاورز، سنگل کالم ٹیوبلر اسٹیل ٹاورز، اور ملٹی سرکٹ کمپوزٹ ٹوور۔

ٹاور کی اونچائی، کراس آرم کنفیگریشن، انسولیٹر اٹیچمنٹ پیرامیٹرز، گراؤنڈنگ سسٹم، اور بجلی کے تحفظ کے سیٹ اپ سبھی کو مخصوص ضروریات کے مطابق بنایا جا سکتا ہے۔

تھرمل پاور گرڈ انٹیگریشن اور قابل تجدید توانائی کی ترسیل (ہوا اور شمسی) سے لے کر شہری اور دیہی ڈسٹری بیوشن نیٹ ورک کی توسیع اور بین علاقائی لائن ٹرمینل کنکشن تک مختلف انجینئرنگ پروجیکٹس کی ضروریات کو پورا کرنے کے قابل۔
