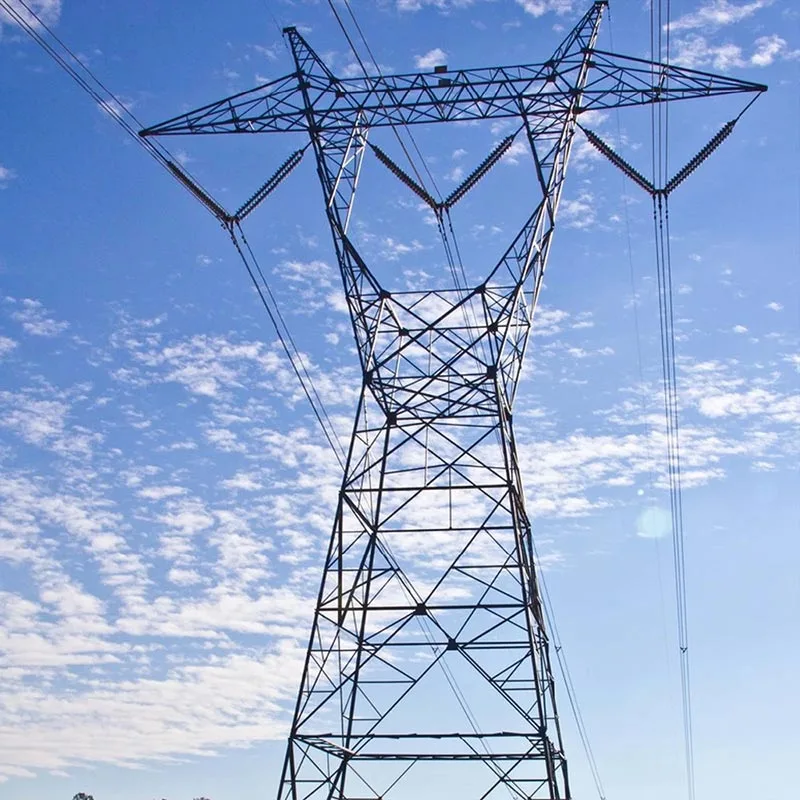

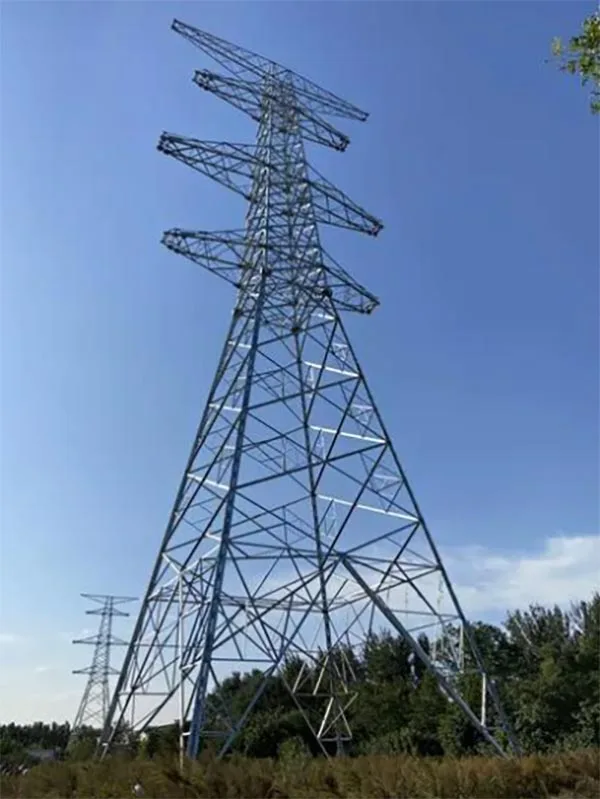

جستی زاویہ اسٹیل ٹرانسپوزیشن ٹاور

چنگ ڈاؤ انبانگ نیو انرجی کا جستی زاویہ اسٹیل ٹرانسپوزیشن ٹاور اعلی طاقت کے قومی معیار کا انتخاب کرتا ہے جستی زاویہ اسٹیل بنیادی بوجھ برداشت کرنے والے جزو کے طور پر۔ کے ذریعے مجموعی ڈھانچہ کو بہتر بنایا گیا ہے۔ پیشہ ورانہ مکینیکل حساب اور ڈیزائن، بنیادی طور پر 110kV سے 500kV ہائی وولٹیج اور الٹرا ہائی وولٹیج AC ٹرانسمیشن کے لیے لائن منظرنامے، خاص طور پر تھری فیز کنڈکٹرز کی منظم فیز شفٹنگ کو حاصل کرنے کے لیے استعمال کیا جاتا ہے۔

یہ مؤثر طریقے سے خطاب کرتا ہے لمبی دوری کی ترسیل کے دوران غیر متناسب کنڈکٹر انتظامات کی وجہ سے پیدا ہونے والے مسائل، جیسے غیر متوازن صلاحیت کرنٹ، ضرورت سے زیادہ لائن نقصان، وولٹیج کے اتار چڑھاؤ، اور ریلے کے تحفظ کی بے ضابطگیاں، اس طرح پاور گرڈ کو بہتر بناتا ہے ذرائع سے ترسیل کی کارکردگی اور طویل مدتی محفوظ، مستحکم اور قابل اعتماد آپریشن کو یقینی بنانا ٹرانسمیشن سسٹم

پروڈکٹ میں یکساں اور گھنی زنک کی تہہ کے ساتھ، ایک بالغ ہاٹ ڈِپ گیلوینائزنگ اینٹی سنکنرن عمل کا استعمال کیا گیا ہے۔ جو مضبوطی سے قائم رہتا ہے، سنکنرن اور عمر بڑھنے کے خلاف مزاحمت کو بہت زیادہ بڑھاتا ہے، اور سخت اور پیچیدہ حالات کو اپناتا ہے ماحولیات جیسے ساحلی زیادہ نمک والی دھند، صنعتی آلودگی والے علاقے، اور سرد برفانی موسم۔

Qingdao Anbang نیو کا فائدہ اٹھانا انرجی کی جدید پروڈکشن بیس، معیاری اور فیکٹری سے درست مینوفیکچرنگ حاصل کی جاتی ہے، سخت معیار کے ساتھ خام مال کی کٹائی، چھدرن، اور ویلڈنگ سے لے کر جستی سازی اور آزمائشی اسمبلی تک کنٹرول کے عمل، مؤثر طریقے سے اجزاء کی درستگی اور مستقل مزاجی کو یقینی بنانا۔

یہ جستی زاویہ اسٹیل فیز شفٹنگ ٹاور مختلف وولٹیج کی سطحوں، خطوں کے حالات، اور لائن ڈیزائن کی ضروریات، اور بہترین ساختی طاقت اور ہوا اور زلزلے کے خلاف مزاحمت کی پیشکش کرتے ہوئے، یہ بھی سائٹ پر اسمبلی کی سہولت اور مستقبل کی دیکھ بھال میں آسانی پر غور کرتا ہے، جو اسے محفوظ، موثر، اور لاگت سے موثر بناتا ہے۔ مختلف ٹرانسمیشن لائن فیز شفٹنگ تزئین و آرائش اور نئے تعمیراتی منصوبوں کے لیے ترجیحی حل۔

بنیادی فوائد

سنکنرن مزاحمت، طویل سروس کی زندگی

زنک کی تہہ کے ساتھ ہاٹ ڈِپ گالوانائزنگ کا استعمال کرتا ہے۔ موٹائی ≥85μm، ایک گھنی حفاظتی تہہ بناتی ہے جو جسمانی رکاوٹ اور الیکٹرو کیمیکل دونوں مہیا کرتی ہے۔ تحفظ

بیرونی دیکھ بھال سے پاک زندگی 30 سال سے زیادہ ہے، سخت ماحول جیسے ساحلی اور صنعتی علاقوں

مستحکم ڈھانچہ

اعلی طاقت Q235/Q345 جستی زاویہ سٹیل کے طور پر بنایا گیا ہے ۔ بنیادی مواد، ایک جالی ڈیزائن کے ساتھ۔

ہوا کی مزاحمت ≥30 m/s، برف کی کوریج مزاحمت ≥8 ملی میٹر، زلزلے کی شدت 8، پیچیدہ خطوں اور انتہائی موسموں میں بوجھ کی ضروریات کو پورا کرنا۔

آسان دیکھ بھال

جستی زاویہ اسٹیل ٹرانسپوزیشن ٹاورز استعمال کرتے ہیں۔ ایک ماڈیولر فیز سے علیحدگی کا ڈیزائن، جو جمپر تاروں کے بغیر درست تھری فیز کنڈکٹر سوئچنگ کو قابل بناتا ہے۔

دی ساخت سادہ ہے، نمایاں طور پر تعمیر اور دیکھ بھال کی کارکردگی کو بہتر بناتا ہے۔

فیکٹری مینوفیکچرنگ اور کوالٹی کنٹرول

چنگ ڈاؤ انبانگ نیو انرجی مکمل طور پر اپنی فیکٹری کا مالک ہے۔ معیاری پیداوار. خام مال کے معائنے سے لے کر تیار شدہ galvanizing اور اسمبلی تک، عمل سختی سے ہر جستی زاویہ اسٹیل فیز سوئچنگ ٹاور کی مسلسل کارکردگی کو یقینی بناتے ہوئے، قومی معیارات کی پیروی کرتا ہے۔

لچکدار حسب ضرورت

ٹاور کی قسم، اونچائی، اور فیز سوئچنگ کا طریقہ ہو سکتا ہے۔ لائن وولٹیج کی سطح، اسپین کی دوری، اور خطوں کے حالات کے مطابق اپنی مرضی کے مطابق، مختلف پاور کے لیے موزوں ہے۔ ٹرانسمیشن لائن فیز سوئچنگ پروجیکٹس۔

پروڈکٹ ورکنگ اصول

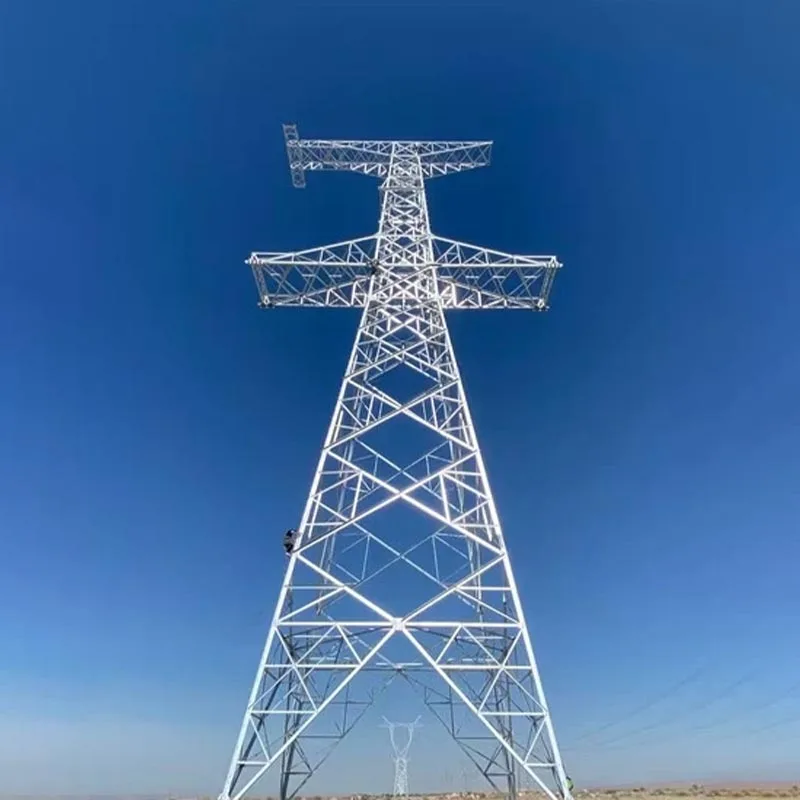

جستی زاویہ اسٹیل فیز شفٹنگ ٹاور ایک خصوصی ٹاور ہے جسے حاصل کرنے کے لیے پاور ٹرانسمیشن لائنوں میں استعمال کیا جاتا ہے۔ مرحلہ تین فیز کنڈکٹرز کا تبادلہ۔

لمبی دوری کی AC ٹرانسمیشن لائنوں میں، تھری فیز کنڈکٹرز کا سبب بن سکتا ہے۔ غیر متوازن کیپسیٹیو کرنٹ غیر متناسب انتظام کی وجہ سے، جس سے گرڈ کے نقصانات میں اضافہ، غلط آپریشن ریلے تحفظ، اور دیگر مسائل.

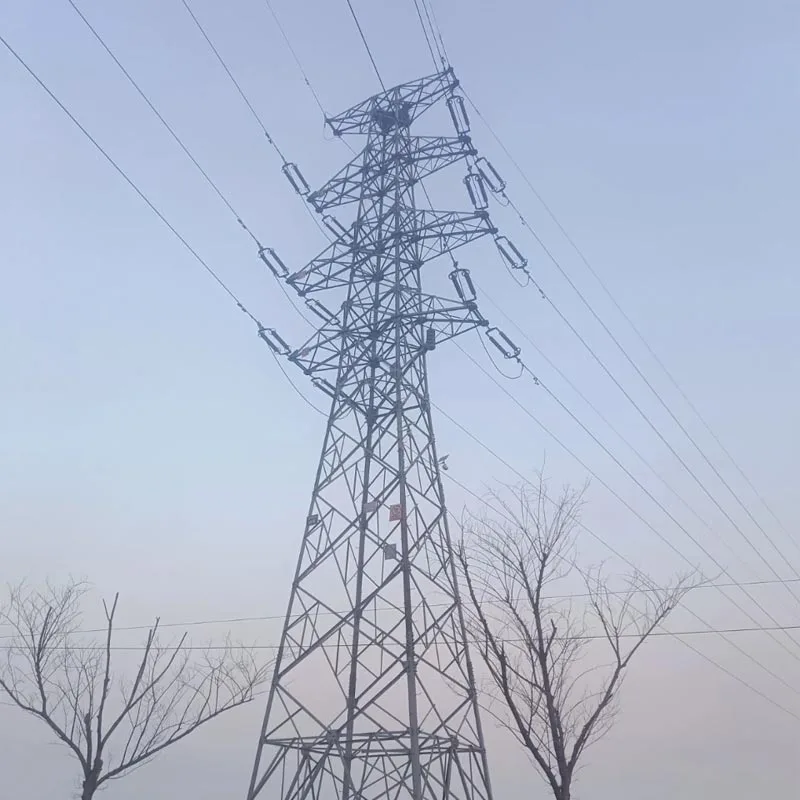

ٹاور کنڈکٹر سسپنشن پوائنٹس کا بندوبست کرتا ہے۔ پر ٹاور باڈی پر مختلف اونچائیاں اور پوزیشنیں، A، B، اور C فیز کنڈکٹرز کو ترتیب سے پوزیشن تبدیل کرنے کی اجازت دیتی ہیں۔ کے طور پر وہ ٹاور سے گزرتے ہیں.

یہ متواتر فیز شفٹنگ حاصل کرتا ہے، تین فیز کیپسیٹیو کرنٹ کو متوازن کرتا ہے، لائن کے نقصانات کو کم کرتا ہے، اور ٹرانسمیشن کی کارکردگی اور پاور گرڈ کے آپریشنل استحکام کو بہتر بناتا ہے۔

اس کا بنیادی انحصار کرتا ہے جستی زاویہ اسٹیل کی اعلی طاقت اور استحکام پر اس بات کو یقینی بنانے کے لیے کہ کنڈکٹر تناؤ اور وقفہ کاری ملیں حفاظت مرحلے کی تبدیلی کے عمل کے دوران معیارات۔

پروڈکٹ کی تفصیلات

اجزاء پروسیسنگ

جستی زاویہ اسٹیل ٹرانسپوزیشن ٹاور کے تمام زاویہ سٹیل کے اجزاء GB/T 9787 کے مطابق جہتی رواداری کے ساتھ درست طریقے سے کاٹے گئے، پنچ کیے گئے اور جھکے ہوئے ہیں تاکہ اسمبلی کو یقینی بنایا جا سکے۔ درستگی

سنکنرن تحفظ

زنگ کو ہٹانے کے بعد، اجزاء کو 450-460 ° C پر پگھلے ہوئے زنک میں ڈبو دیا جاتا ہے، یکساں کوریج کے ساتھ زنک-آئرن مرکب کی تہہ بنانا، بغیر پلاٹنگ یا زنک بلجز کے۔ مردہ کونے جیسے بولٹ کے سوراخ اور ویلڈز مکمل طور پر محفوظ ہیں۔

ٹاور کا ڈھانچہ

مین کی معقول ترتیب کے ساتھ ٹاور میں جالی دار ٹرس ڈھانچہ استعمال کیا گیا ہے۔ ارکان، اخترن، اور کراس آرمز، واضح طور پر بیان کردہ تناؤ کے راستے، اور فیز شفٹنگ معطلی کی درست جگہ کا تعین فیز شفٹنگ کے دوران کنڈکٹرز کے محفوظ فاصلہ کو یقینی بنانے کے لیے پوائنٹس۔

لوازمات کی ترتیب

ہاٹ ڈِپ جستی بولٹ، واشر، پاؤں کے ناخن، سیڑھی، اور سے لیس ٹاور کے مطابق سنکنرن مزاحمت کے ساتھ دیگر لوازمات، الیکٹرو کیمیکل سنکنرن کو روکتے ہیں۔

فیکٹری معائنہ

ہر جستی زاویہ اسٹیل فیز شفٹنگ ٹاور جہتی سے گزرتا ہے۔ معائنہ، مکینیکل جانچ، گالوانائزنگ موٹائی کی پیمائش، اور آزمائشی اسمبلی کی تصدیق، اور صرف اس کے بعد فیکٹری چھوڑ سکتے ہیں ان ٹیسٹوں کو پاس کرنا۔

مصنوعات کی وضاحتیں
