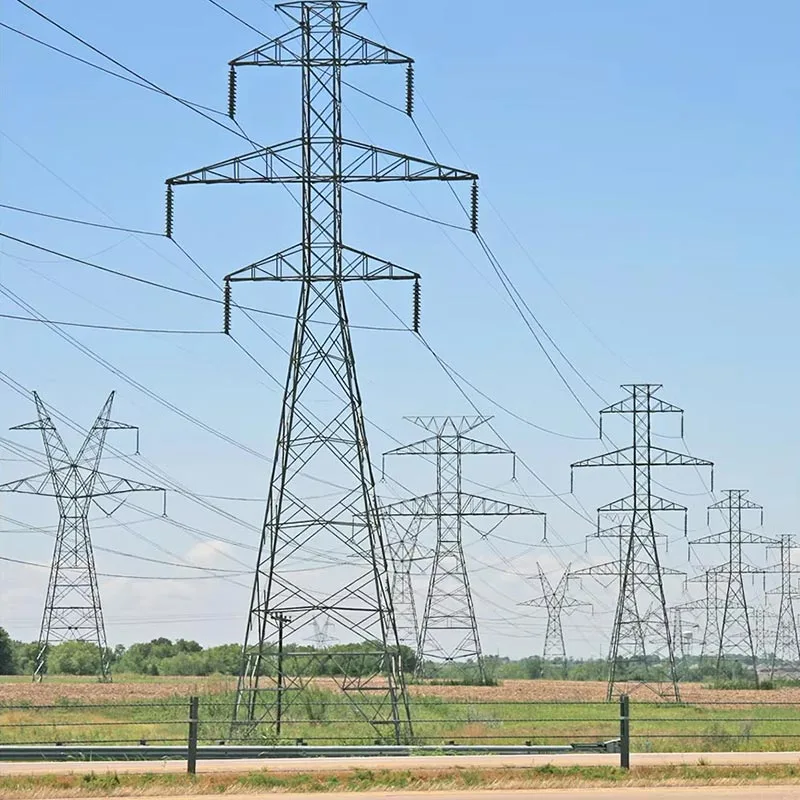

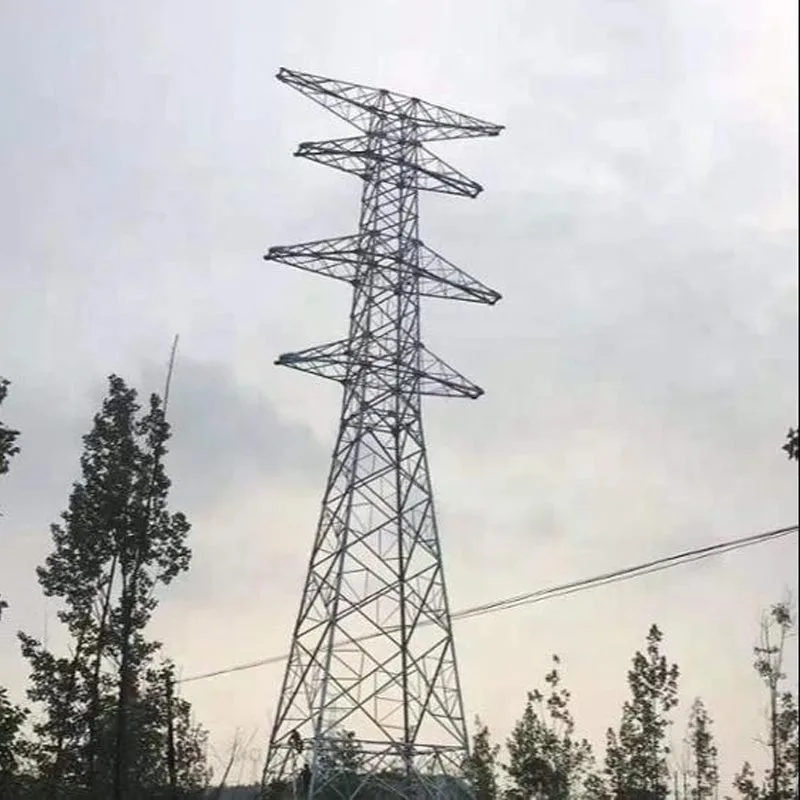

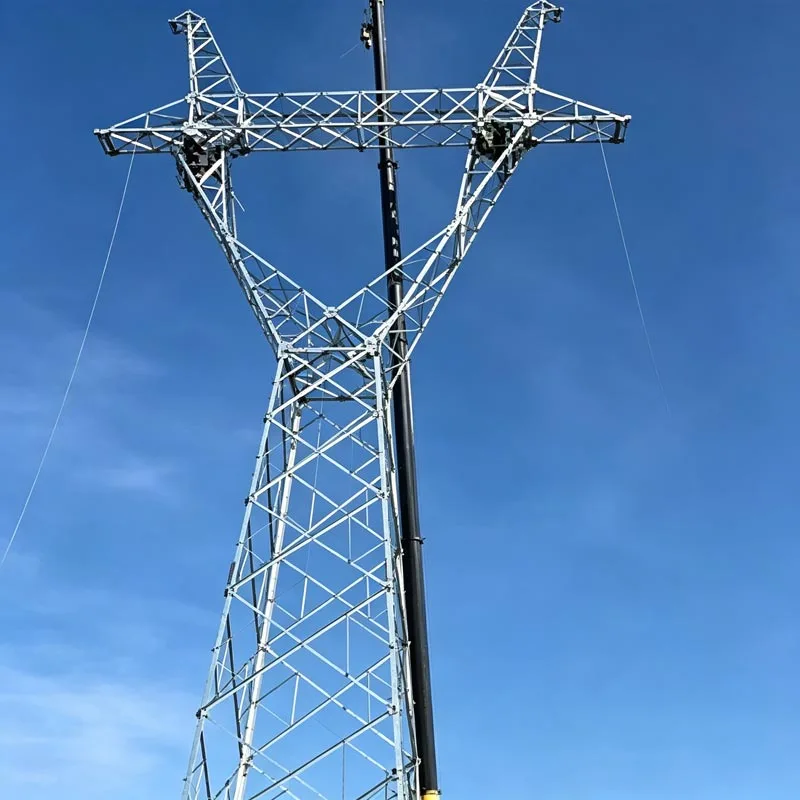

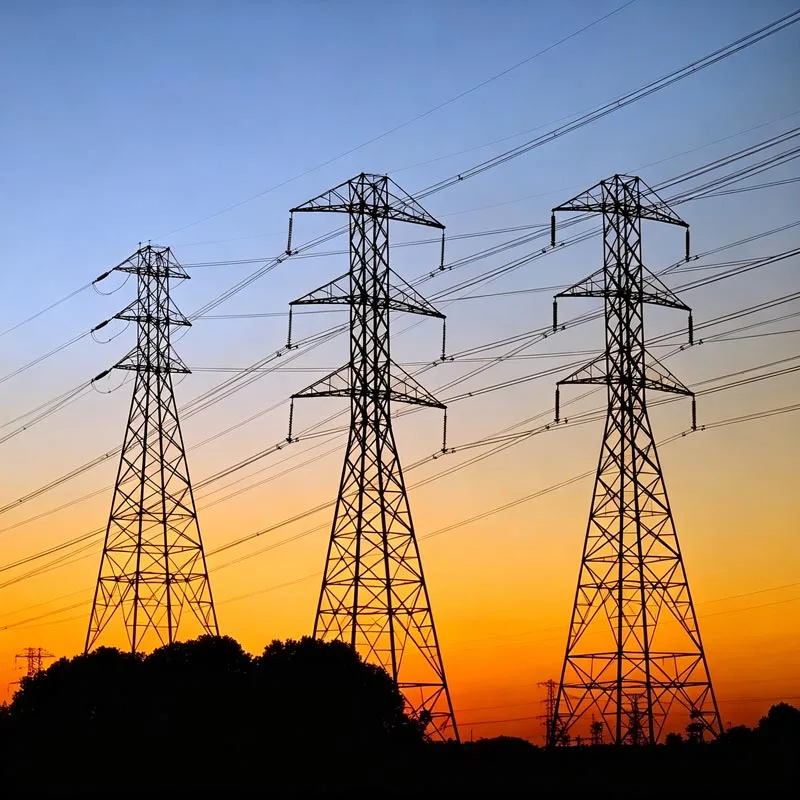

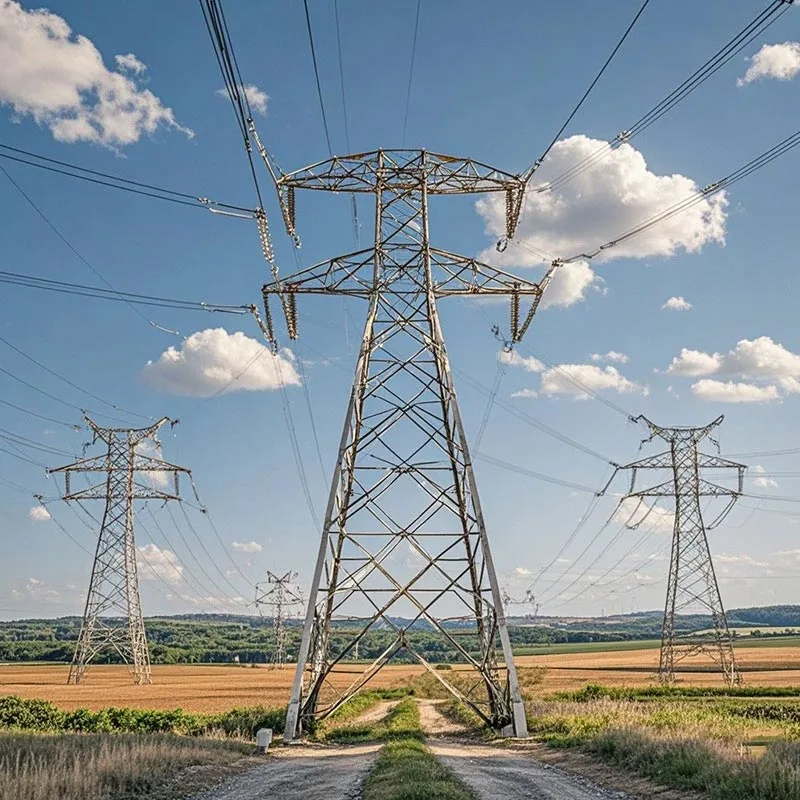

جستی زاویہ اسٹیل پاور ٹرانسمیشن ٹاور

قابل اعتماد، موثر، اور پائیدار توانائی کے بنیادی ڈھانچے کی عالمی مانگ اس سے زیادہ واضح کبھی نہیں رہی۔ میں اس بنیادی ڈھانچے کا مرکز پاور ٹرانسمیشن ٹاور ہے، جو ایک اہم جزو ہے جو کارکردگی کا تعین کرتا ہے، حفاظت، اور برقی گرڈ کی لمبی عمر۔ دستیاب مختلف ساختی حلوں میں، جستی زاویہ اسٹیل پاور ٹرانسمیشن ٹاورز ہائی وولٹیج اور الٹرا ہائی وولٹیج (UHV) کے لیے صنعتی معیار کے طور پر ابھرے ہیں۔ دنیا بھر میں ٹرانسمیشن نیٹ ورک.

یہ تعارف زاویہ سٹیل کے لیے تکنیکی اور اقتصادی تناظر قائم کرتا ہے۔ ٹاورز، ان کے وسیع پیمانے پر اپنانے کا جواز پیش کرتے ہیں۔ یہ بجلی کی افادیت کو درپیش چیلنجوں کا خاکہ پیش کرنے سے شروع ہوتا ہے، جیسے سخت ماحولیاتی عناصر کو برداشت کرتے ہوئے وسیع فاصلوں پر بجلی کی ترسیل کی ضرورت۔

اس کے بعد کاغذ آگے بڑھتا ہے۔ مطالعہ کے دائرہ کار کی وضاحت کرنے کے لیے، جو بنیادی فوائد، مینوفیکچرنگ کی سختی، اور حقیقی دنیا کے اطلاق پر توجہ مرکوز کرتا ہے۔ ان ٹاورز کے.

ان کے ماڈیولر ڈیزائن، لاگت کی کارکردگی، اور مضبوط حفاظتی کوٹنگ پر زور دیتے ہوئے، یہ سیکشن سیٹ کرتا ہے۔ جستی زاویہ والے اسٹیل ٹاور کس طرح بجلی کے جدید تقاضوں کو پورا کرتے ہیں اس کی تفصیلی کھوج کا مرحلہ ٹرانسمیشن، انہیں توانائی کی حفاظت اور گرڈ لچک کے لیے ایک ناگزیر اثاثہ بناتا ہے۔

پروڈکٹ کا فائدہ

1. سنکنرن مزاحمت اور طویل سروس کی زندگی

تمام اجزاء گرم ڈِپ گیلوانائزیشن ٹریٹمنٹ سے گزرتے ہیں، جس سے سطح پر ایک گھنی زنک کوٹنگ (موٹائی ≥85μm) بنتی ہے۔ یہ کوٹنگ سٹیل کو ہوا، نمی اور سنکنرن میڈیا سے مؤثر طریقے سے الگ کرتی ہے، زنگ اور سنکنرن سے بچتی ہے۔

خدمت زندگی 30-50 سال تک پہنچ سکتی ہے، جو بعد میں دیکھ بھال کی فریکوئنسی کو بہت کم کرتی ہے اور سروس سائیکل کو بڑھا دیتی ہے۔ ٹاور

2. اعلی قیمت کی کارکردگی

ٹھوس سٹیل کے کھمبوں کے مقابلے میں، جالی کا ڈیزائن کم سٹیل کا مواد استعمال کرتا ہے، جس سے خام مال کی لاگت کم ہوتی ہے۔ میں اسی وقت، حصوں کو معیاری بنایا جاتا ہے، جو مینوفیکچرنگ کے عمل کو آسان بناتا ہے، پیداوار کو کم کرتا ہے اور نقل و حمل کے اخراجات.

بولڈ کنکشن ڈیزائن اعلی کارکردگی کو حاصل کرتے ہوئے، سائٹ پر کھڑے ہونے کے اخراجات کو بھی کم کرتا ہے۔ اور کم سرمایہ کاری، اور بڑے پیمانے پر فروغ اور درخواست کے لیے موزوں ہے۔

3. مضبوط استعداد اور حسب ضرورت

اسے مختلف وولٹیج کی سطحوں (35kV-1000kV)، خطوں (میدانوں، پہاڑوں، ساحلی علاقوں) اور بوجھ کی ضروریات۔

اسے سسپنشن ٹاورز، ٹینشن ٹاورز، ٹرانسپوزیشن ٹاورز اور خصوصی کراسنگ ٹاورز، پاور ٹرانسمیشن کے مختلف منظرناموں اور میٹنگ کے مطابق مکمل طور پر ڈھلتے ہوئے مختلف منصوبوں کی مختلف ضروریات۔

4. آسان دیکھ بھال اور آسان تنصیب

بولڈ کنکشن موڈ ویلڈنگ کی جگہ لے لیتا ہے، جو سائٹ پر اسمبلی اور جدا کرنے کے لیے آسان ہے۔ روزانہ دیکھ بھال کو کم کرتے ہوئے، بڑے پیمانے پر آلات کے بغیر معائنہ اور حصے کی تبدیلی تیزی سے کی جا سکتی ہے۔ مشکل اور مزدوری کے اخراجات۔

معیاری حصے بعد میں دیکھ بھال اور تبدیلی کی سہولت کو بھی یقینی بناتے ہیں، آپریشن اور بحالی کی کارکردگی کو بہتر بنانا.

پیرامیٹر

پروجیکٹ کیس

مطالعہ 1: ±800kV شانبی-آنہوئی UHVDC ٹرانسمیشن پروجیکٹ (چین)

چین کے UHV بیک بون پاور گرڈ کے ایک اہم منصوبے کے طور پر، یہ منصوبہ علاقائی توانائی کے وسائل کو بہتر بنانے کے لیے اہم ہے۔ مختص اور محفوظ اور قابل اعتماد بجلی کی فراہمی کو یقینی بنانا۔

پروجیکٹ نے جستی زاویہ اسٹیل پاور ٹرانسمیشن کو اپنایا Anhui Hongyuan (Shandong Electric Engineering & Equipment Group سے منسلک) کی طرف سے فراہم کردہ ٹاورز، جن کی کل تعداد 103 ہے ٹاورز اور کل وزن 7,084 ٹن۔

ٹاورز Q355 ہائی سٹرینتھ اینگل سٹیل سے بنے تھے، گرم ڈِپ کے ساتھ پیچیدہ بیرونی ماحول میں سنکنرن مزاحمت کو یقینی بنانے کے لیے galvanization ٹریٹمنٹ (زنک کوٹنگ کی موٹائی ≥85μm)۔

معیاری ڈیزائن اور بولٹ کنکشن کی بدولت، ٹاورز کو مقررہ وقت سے 5 ماہ پہلے پہنچا دیا گیا۔ پوری لائن میں اینگل اسٹیل ٹاورز کی مکمل ڈیلیوری مکمل کرنے والا پہلا سپلائر، اور مصنوعات کا معیار اور تعمیراتی کارکردگی کو مالک نے بہت زیادہ تسلیم کیا۔

پارٹنر کلائنٹس اور سرٹیفیکیشنز

فلپائن: نیشنل گرڈ کارپوریشن آف فلپائن (NGCP)
پروجیکٹس: 230kV، 500kV ٹرانسمیشن لائنیں (مثال کے طور پر، Hermosa-San Jose 500kV)
حصولی: سخت معیار کا آڈٹ، ASTM/AS/NZS تعمیل کی ضرورت ہے۔

تھائی لینڈ: تھائی لینڈ کی بجلی پیدا کرنے والی اتھارٹی (EGAT)
پروجیکٹس: 230kV، 500kV (مثال کے طور پر، 500kV Tongsong-Songkhla لائن)
پری کوالیفیکیشن: لازمی فیکٹری معائنہ اور ٹائپ ٹیسٹ۔

ملائیشیا: ٹیناگا نیشنل برہاد (TNB)
معیارات: MS (ملائیشین معیارات)، IEC، ISO 1461 galvanizing
فوکس: 275kV، 500kV گرڈ کی توسیع اور قابل تجدید انضمام

ویتنام: نیشنل پاور ٹرانسمیشن کارپوریشن (EVNNPT)
پروجیکٹس: 500kV (مثال کے طور پر، Nam Dinh 1 تھرمل پاور پلانٹ سے Thanh Hoa)

ویتنام: نیشنل پاور ٹرانسمیشن کارپوریشن (EVNNPT)
پروجیکٹس: 500kV (مثال کے طور پر، Nam Dinh 1 تھرمل پاور پلانٹ سے Thanh Hoa)
حجم: بڑے بلک آرڈرز (10,000+ ٹن فی پروجیکٹ)

اکثر پوچھے گئے سوالات

س: جستی زاویہ اسٹیل پاور ٹرانسمیشن ٹاورز کے لیے کون سا مواد استعمال کیا جاتا ہے؟

A: عام طور پر اعلی طاقت والا زاویہ سٹیل جیسے Q355/Q345B/Q235B (چینی معیار)، یا ASTM A572 گریڈ کے مساوی 50، EN S355JR. میٹریل سرٹیفکیٹ (MTC) ہر بیچ کے ساتھ فراہم کیے جاتے ہیں۔

سوال: آپ کے ٹاور کس وولٹیج کی سطح کو سپورٹ کر سکتے ہیں؟

A: ہم پوری سیریز فراہم کرتے ہیں: 10kV، 35kV، 66kV، 110kV، 132kV، 220kV، 230kV، 330kV، 400kV، 500kV، 765kV
ڈی سی ٹرانسمیشن ٹاورز اور بجلی کے ٹاورز، سب اسٹیشن ڈھانچے کو بھی سپورٹ کریں۔

سوال: کیا آپ کسٹمر ڈرائنگ کے مطابق پیدا کر سکتے ہیں؟

A: ہاں۔ ہم کسٹمر کے ڈیزائن کردہ ڈرائنگ کو قبول کرتے ہیں (PDF/CAD/DXF)۔ ہم ڈیزائن کی اصلاح، ساختی بھی فراہم کرتے ہیں۔ اگر ضرورت ہو تو حساب کتاب، اور تناؤ کا تجزیہ۔

سوال: آپ کیا سطح کا علاج استعمال کرتے ہیں؟

A: Hot-dip galvanizing (HDG) فی ISO 1461, GB/T 13912, ASTM A123/A153۔

س: سروس کی زندگی کتنی لمبی ہے؟

A: عام ماحول کے تحت، 30-50 سال۔ شدید corrosive علاقوں میں، یہ مناسب طریقے سے 20-30 سال تک پہنچ سکتا ہے۔ ڈیزائن

س: آپ کے پاس کون سے سرٹیفیکیشن ہیں؟

● ISO 9001 کوالٹی مینجمنٹ سسٹم
● ISO 14001 ماحولیاتی انتظام
● ISO 45001 پیشہ ورانہ صحت اور حفاظت
● CE (EN 1090 اسٹیل ڈھانچے کے لیے)
● AWS/CWB ویلڈنگ سرٹیفیکیشن
● تیسرے فریق کی رپورٹس: SGS, BV, Intertek
