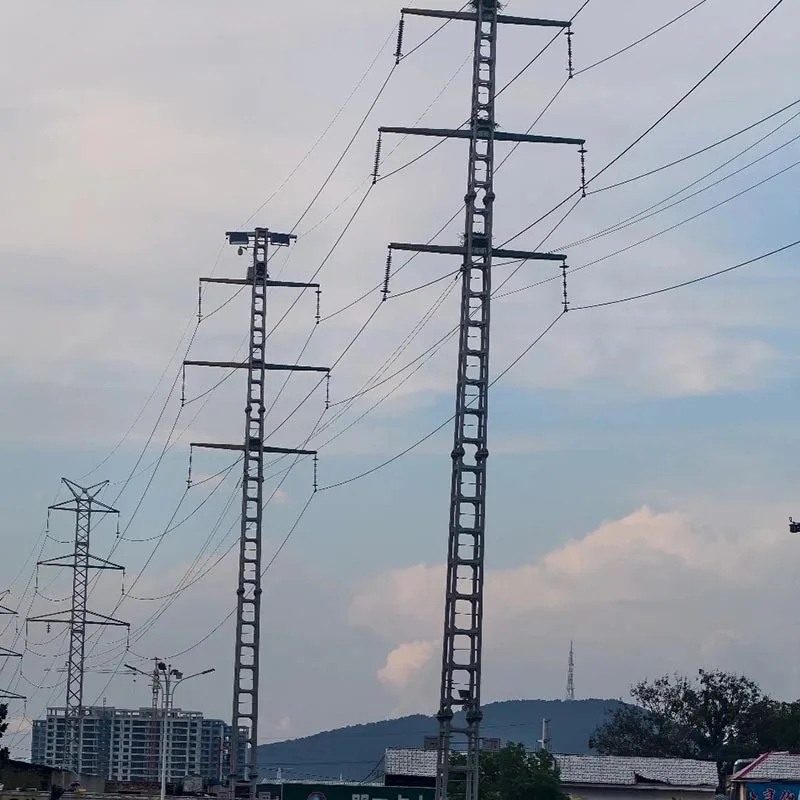

کیبل ٹرمینیشن ٹاور کیا ہے اور یہ جدید پاور سسٹمز کے لیے کیوں ضروری ہے؟

A کیبل ٹرمینیشن ٹاوربنیادی ڈھانچے کا ایک اہم جزو ہے جو ہائی وولٹیج پاور ٹرانسمیشن سسٹم میں زیر زمین یا اوور ہیڈ کیبلز کو محفوظ طریقے سے ختم کرنے اور سب سٹیشنز، سوئچ یارڈز، یا اوور ہیڈ لائن سسٹمز میں منتقل کرنے کے لیے استعمال کیا جاتا ہے۔ بجلی کی تقسیم کے نیٹ ورکس میں برقی موصلیت، مکینیکل استحکام، اور آپریشنل حفاظت کو یقینی بنانے میں یہ ایک اہم کردار ادا کرتا ہے۔ جیسا کہ عالمی توانائی کی طلب میں مسلسل اضافہ ہوتا جا رہا ہے اور قابل تجدید انضمام میں توسیع ہوتی ہے، قابل اعتماد کیبل ٹرمینیشن سسٹم کی اہمیت اور بھی زیادہ اہم ہو جاتی ہے۔ یہ مضمون کیبل ٹرمینیشن ٹاورز کے ڈھانچے، افعال، ایپلی کیشنز، ڈیزائن کے اصولوں، تنصیب کے طریقوں، اور دیکھ بھال کے تحفظات کو تفصیل سے دریافت کرتا ہے، جس سے انجینئرز، پروجیکٹ ڈویلپرز، اور پروکیورمنٹ ماہرین کو باخبر فیصلے کرنے میں مدد ملتی ہے۔

مندرجات کا جدول

• آرٹیکل کا خاکہ
• کیبل ٹرمینیشن ٹاور کو سمجھنا
• بنیادی افعال اور آپریشنل کردار
• کلیدی اجزاء اور ساخت
• کیبل ٹرمینیشن ٹاورز کی اقسام
• ڈیزائن کے تحفظات اور انجینئرنگ کے عوامل
• تنصیب کے عمل کی وضاحت
• مشترکہ چیلنجز اور درد کے نکات
• بہترین طرز عمل اور انجینئرنگ کے حل
• حفاظتی معیارات اور تعمیل
• بحالی اور لائف سائیکل مینجمنٹ
• تمام صنعتوں میں درخواستیں
• تکنیکی موازنہ ٹیبل
• کیبل ٹرمینیشن سسٹمز میں مستقبل کے رجحانات
• اکثر پوچھے گئے سوالات
• نتیجہ اور رابطہ کی معلومات

آرٹیکل کا خاکہ

یہ مضمون بنیادی تعریفوں سے شروع ہو کر اور جدید انجینئرنگ بصیرت کی طرف بڑھتے ہوئے کیبل ٹرمینیشن ٹاورز کی ایک جامع تلاش فراہم کرتا ہے۔ یہ تنصیب اور آپریشن میں حقیقی دنیا کے چیلنجوں سے بھی نمٹتا ہے، جس کی تائید ساختہ موازنہ، صنعت کی ایپلی کیشنز، اور مستقبل کی ترقی کے رجحانات سے ہوتی ہے۔

• کیبل ٹرمینیشن ٹاورز کی تعریف اور مقصد
• بنیادی برقی اور مکینیکل افعال
• ساختی اجزاء اور استعمال شدہ مواد
• مختلف کنفیگریشنز اور ڈیزائن کی مختلف حالتیں۔
• انجینئرنگ اور ماحولیاتی تحفظات
• تنصیب کے طریقہ کار اور فیلڈ پریکٹس
• آپریشنل خطرات اور تخفیف کی حکمت عملی
• انڈسٹری ایپلی کیشنز اور کیس کے منظرنامے۔
• ابھرتی ہوئی ٹیکنالوجیز اور مستقبل کا نقطہ نظر

کیبل ٹرمینیشن ٹاور کو سمجھنا

ایک کیبل ٹرمینیشن ٹاور ایک خصوصی ڈھانچہ ہے جسے ٹرانزیشن پوائنٹ کو ہینڈل کرنے کے لیے ڈیزائن کیا گیا ہے جہاں ہائی وولٹیج کیبلز کو محفوظ طریقے سے ختم کیا جاتا ہے اور پاور گرڈ کے دوسرے حصوں سے منسلک کیا جاتا ہے۔ یہ ٹاورز عام طور پر سب سٹیشنوں، قابل تجدید توانائی کے پلانٹس، آف شور ونڈ کنکشن، اور شہری زیر زمین کیبل سسٹمز میں استعمال ہوتے ہیں۔

جدید الیکٹریکل انجینئرنگ میں، ٹرمینیشن پوائنٹ پوری ٹرانسمیشن لائن کے سب سے زیادہ حساس حصوں میں سے ایک ہے۔ مناسب ڈیزائن کے بغیر، یہ موصلیت کی ناکامی، جزوی خارج ہونے والے مادہ، زیادہ گرمی، یا یہاں تک کہ تباہ کن نظام کی خرابی کا باعث بن سکتا ہے۔ کیبل ٹرمینیشن ٹاور اس بات کو یقینی بناتا ہے کہ وولٹیج کے دباؤ کو کنٹرول کیا جاتا ہے اور یہ کہ جسمانی کنکشن ماحولیاتی اور برقی بوجھ کے حالات میں مستحکم رہتا ہے۔

بنیادی افعال اور آپریشنل کردار

کیبل ٹرمینیشن ٹاور پاور ٹرانسمیشن سسٹم کے اندر متعدد ضروری کام انجام دیتا ہے:

• وولٹیج تناؤ کنٹرول:یہ موصلیت کی خرابی سے بچنے کے لیے برقی تناؤ کو یکساں طور پر تقسیم کرتا ہے۔
• مکینیکل سپورٹ:یہ بھاری ہائی وولٹیج کیبلز کے لیے مستحکم اینکرنگ فراہم کرتا ہے۔
• منتقلی انٹرفیس:یہ زیر زمین یا سب میرین کیبلز کو اوور ہیڈ سسٹم سے جوڑتا ہے۔
• حفاظتی تنہائی:یہ توانائی بخش اجزاء اور زمینی ڈھانچے کے درمیان محفوظ فاصلہ برقرار رکھتا ہے۔
• ماحولیاتی تحفظ:یہ ہوا، بارش اور آلودگی سے برطرفی کے آلات کو بچاتا ہے۔

بڑے پیمانے پر پاور نیٹ ورکس میں، ٹرمینیشن پوائنٹ پر ناکامی پورے نظام کی بندش کا باعث بن سکتی ہے۔ لہذا، اس ڈھانچے کی وشوسنییتا گرڈ کے استحکام کو براہ راست متاثر کرتی ہے۔

کلیدی اجزاء اور ساخت

ایک عام کیبل ٹرمینیشن ٹاور کئی انجینئرڈ پرزوں پر مشتمل ہوتا ہے، جن میں سے ہر ایک مخصوص کام کرتا ہے:

میڈیم وولٹیج (MV) سے لے کر اضافی ہائی وولٹیج (EHV) ایپلی کیشنز تک انتہائی وولٹیج کی سطحوں کو سنبھالنے کے لیے ہر جزو کو ٹھیک ٹھیک انجنیئر کیا جانا چاہیے۔

کیبل ٹرمینیشن ٹاورز کی اقسام

مختلف پاور سسٹمز کو ٹیرین، وولٹیج کلاس، اور انسٹالیشن کے ماحول کے لحاظ سے مختلف ٹرمینیشن ٹاور کنفیگریشنز کی ضرورت ہوتی ہے۔

• اوور ہیڈ ٹرانزیشن ٹاورز:زیر زمین کیبلز کو اوور ہیڈ ٹرانسمیشن لائنوں سے جوڑنے کے لیے استعمال کیا جاتا ہے۔
• سب اسٹیشن ٹرمینیشن ٹاورز:کنٹرولڈ ڈسٹری بیوشن کے لیے سب سٹیشنوں کے اندر نصب۔
• آف شور ختم کرنے کے ڈھانچے:ونڈ فارمز اور سب میرین کیبل سسٹمز کے لیے ڈیزائن کیا گیا ہے۔
• کمپیکٹ اربن ٹاورز:اسپیس لمیٹڈ میٹروپولیٹن انفراسٹرکچر میں استعمال کیا جاتا ہے۔

ہر قسم کو مکینیکل بوجھ، برقی موصلیت کا فاصلہ، اور ماحولیاتی نمائش کے لیے بہتر بنایا گیا ہے۔

ڈیزائن کے تحفظات اور انجینئرنگ کے عوامل

کیبل ٹرمینیشن ٹاور کو ڈیزائن کرنے کے لیے کثیر الضابطہ انجینئرنگ کا علم درکار ہوتا ہے۔ کئی اہم عوامل پر غور کیا جانا چاہئے:

• وولٹیج کی سطح:موصلیت کا فاصلہ اور مواد کے انتخاب کا تعین کرتا ہے۔
• ماحولیاتی حالات:ہوا کا بوجھ، درجہ حرارت میں فرق، نمی اور آلودگی کی سطح۔
• مکینیکل لوڈ:کیبل کشیدگی اور ساختی استحکام کی ضروریات۔
• زلزلہ مزاحمت:زلزلے کے شکار علاقوں میں اہم۔
• سنکنرن تحفظ:خاص طور پر ساحلی یا صنعتی ماحول کے لیے۔

ایڈوانسڈ سمولیشن ٹولز جیسے کہ فائنیٹ ایلیمینٹ اینالیسس (ایف ای اے) اکثر تنصیب سے پہلے ساختی اعتبار کو یقینی بنانے کے لیے استعمال کیے جاتے ہیں۔

تنصیب کے عمل کی وضاحت

کیبل ٹرمینیشن ٹاور کی تنصیب ایک پیچیدہ ملٹی اسٹیج پراسیس ہے جس کے لیے درست انجینئرنگ اور سخت حفاظتی کنٹرول کی ضرورت ہوتی ہے۔

1. سائٹ کی تیاری:زمین کی سطح بندی، مٹی کی جانچ، اور بنیاد کی تعمیر۔
2. فاؤنڈیشن کی تنصیب:استحکام کے لیے مضبوط کنکریٹ کی بنیاد بنائی گئی ہے۔
3. ٹاور اسمبلی:کرین کے ذریعے سٹیل کے اجزاء کو جمع اور اٹھایا جاتا ہے۔
4. کیبل بچھانے:ہائی وولٹیج کیبلز روٹ اور پوزیشن میں ہیں۔
5. ختم کرنے کا سیٹ اپ:تناؤ پر قابو پانے کے نظام کے ساتھ کیبل کے سروں کو احتیاط سے ختم کیا جاتا ہے۔
6. جانچ اور کمیشننگ:برقی موصلیت اور لوڈ ٹیسٹ کرائے جاتے ہیں۔

تنصیب کے دوران کسی بھی قسم کی خرابی سسٹم کی وشوسنییتا کو نمایاں طور پر کم کر سکتی ہے، جس سے ہنر مند تکنیکی ماہرین اس عمل کے لیے ضروری ہو جاتے ہیں۔

مشترکہ چیلنجز اور درد کے نکات

تکنیکی ترقی کے باوجود، کئی چیلنجز اب بھی کیبل ٹرمینیشن ٹاور پروجیکٹس کو متاثر کرتے ہیں:

• اعلی تنصیب اور مادی اخراجات
• پیچیدہ انجینئرنگ کی ضروریات
• طویل پروجیکٹ کی ٹائم لائنز
• شہری علاقوں میں ماحولیاتی پابندیاں
• ہائی وولٹیج زونز میں دیکھ بھال میں دشواری

ان چیلنجوں کے لیے اکثر حسب ضرورت انجینئرنگ حل اور محتاط منصوبے کی منصوبہ بندی کی ضرورت ہوتی ہے۔

بہترین طرز عمل اور انجینئرنگ کے حل

کارکردگی اور وشوسنییتا کو بہتر بنانے کے لیے، انجینئرز کئی بہترین طریقوں کو اپناتے ہیں:

• آسان تنصیب کے لیے ماڈیولر ٹاور ڈیزائن کا استعمال
• بہتر پائیداری کے لیے جدید کمپوزٹ انسولیٹر لگانا
• اصل وقت کی نگرانی کے نظام کو نافذ کرنا
• سینسر ڈیٹا کا استعمال کرتے ہوئے پیش گوئی کی بحالی کا انعقاد
• غلطی کے تحفظ کے لیے گراؤنڈنگ سسٹم کو بہتر بنانا

یہ حل ڈاؤن ٹائم کو کم کرنے اور آپریشنل عمر بڑھانے میں مدد کرتے ہیں۔

حفاظتی معیارات اور تعمیل

کیبل ختم کرنے والے ٹاورز کو سخت بین الاقوامی برقی حفاظتی معیارات کی تعمیل کرنی چاہیے۔ ان میں موصلیت کوآرڈینیشن کے اصول، گراؤنڈنگ کی ضروریات، اور مکینیکل لوڈ کے ضوابط شامل ہیں۔ حفاظت ایک اہم عنصر ہے کیونکہ ہائی وولٹیج کے نظام کو اگر غلط طریقے سے ہینڈل کیا جاتا ہے تو سنگین خطرات لاحق ہوتے ہیں۔

باقاعدگی سے معائنہ، ڈائی الیکٹرک ٹیسٹنگ، اور ساختی آڈٹ تعمیل کو یقینی بناتے ہیں اور ناکامیوں کو روکتے ہیں۔

بحالی اور لائف سائیکل مینجمنٹ

مناسب دیکھ بھال طویل مدتی کارکردگی اور وشوسنییتا کو یقینی بناتی ہے۔ ایک منظم دیکھ بھال کی حکمت عملی میں شامل ہیں:

• معمول کے بصری معائنہ
• زیادہ گرمی کے لیے تھرمل امیجنگ چیک کرتا ہے۔
• انسولیٹر کی صفائی اور تبدیلی
• گراؤنڈنگ سسٹم ریزسٹنس ٹیسٹنگ
• ساختی سنکنرن کی روک تھام کے علاج

مناسب دیکھ بھال کے ساتھ، ایک کیبل ٹرمینیشن ٹاور کئی دہائیوں تک قابل اعتماد طریقے سے کام کر سکتا ہے۔

تمام صنعتوں میں درخواستیں

کیبل ٹرمینیشن ٹاورز وسیع پیمانے پر متعدد شعبوں میں استعمال ہوتے ہیں:

• پاور ٹرانسمیشن اور ڈسٹری بیوشن نیٹ ورک
• ہوا اور شمسی قابل تجدید توانائی کے نظام
• تیل اور گیس کی صنعتی سہولیات
• شہری بنیادی ڈھانچے کے منصوبے
• کراس بارڈر انٹر کنکشن سسٹم

ان کی استعداد انہیں جدید توانائی کے بنیادی ڈھانچے میں ایک بنیادی جزو بناتی ہے۔

تکنیکی موازنہ ٹیبل

کیبل ٹرمینیشن سسٹمز میں مستقبل کے رجحانات

کیبل ٹرمینیشن ٹاورز کا مستقبل ڈیجیٹلائزیشن اور قابل تجدید توانائی کی توسیع سے گہرا تعلق ہے۔ کئی رجحانات ابھر رہے ہیں:

• IoT سینسر کے ساتھ سمارٹ مانیٹرنگ سسٹم
• AI پر مبنی پیشن گوئی کی بحالی کے ماڈل
• اعلی درجے کی ہلکا پھلکا جامع ڈھانچے
• الٹرا ہائی وولٹیج گرڈز کے لیے زیادہ وولٹیج کی گنجائش
• غیر ملکی قابل تجدید توانائی کے مراکز کے ساتھ انضمام

توقع کی جاتی ہے کہ ان اختراعات سے سسٹم کی کارکردگی اور وشوسنییتا میں نمایاں اضافہ ہوگا۔

اکثر پوچھے گئے سوالات

1. کیبل ٹرمینیشن ٹاور کا بنیادی مقصد کیا ہے؟
یہ موصلیت اور مکینیکل استحکام کو برقرار رکھتے ہوئے ہائی وولٹیج کیبلز کو اوور ہیڈ یا سب اسٹیشن سسٹم میں محفوظ طریقے سے منتقل کرتا ہے۔

2. عام طور پر کیبل ٹرمینیشن ٹاور کہاں استعمال ہوتے ہیں؟
وہ سب سٹیشنوں، قابل تجدید توانائی کے پلانٹس، اور طویل فاصلے تک بجلی کی ترسیل کے نظام میں استعمال ہوتے ہیں۔

3. ایک کیبل ٹرمینیشن ٹاور کتنی دیر تک چلتا ہے؟
مناسب دیکھ بھال کے ساتھ، یہ ماحولیاتی حالات کے لحاظ سے 30-50 سال تک چل سکتا ہے۔

4. تعمیر میں کون سا مواد استعمال ہوتا ہے؟
جستی سٹیل، جامع انسولیٹر، تانبے کے گراؤنڈنگ سسٹم، اور اعلی کارکردگی والے مرکبات۔

5. دیکھ بھال کیوں ضروری ہے؟
دیکھ بھال حفاظت کو یقینی بناتی ہے، ناکامیوں کو روکتی ہے، اور آپریشنل عمر میں توسیع کرتی ہے۔

نتیجہ اور رابطہ کی معلومات

کیبل ٹرمینیشن ٹاورز جدید الیکٹریکل پاور سسٹمز کے استحکام، حفاظت اور کارکردگی کو یقینی بنانے میں اہم کردار ادا کرتے ہیں۔ جیسا کہ عالمی توانائی کے بنیادی ڈھانچے کا ارتقاء جاری ہے، یہ ڈھانچے قابل تجدید توانائی کے ذرائع کو مربوط کرنے، شہری توسیع کی حمایت، اور گرڈ کی بھروسے کو برقرار رکھنے کے لیے ضروری رہیں گے۔

پاور ٹرانسمیشن سسٹم میں اعلیٰ معیار کے انجینئرنگ سلوشنز، اپنی مرضی کے مطابق ڈیزائن، اور قابل اعتماد مینوفیکچرنگ سپورٹ کے لیے،Qingdao Anbang نیو انرجی ٹیکنالوجی کمپنی، لمیٹڈعالمی صنعت کی ضروریات کے مطابق پیشہ ورانہ مہارت اور جدید پیداواری صلاحیتیں فراہم کرتا ہے۔

اگر آپ پائیدار اور موثر کیبل ٹرمینیشن ٹاور حل تلاش کر رہے ہیں،ہم سے رابطہ کریں۔آج آپ کے منصوبے کی ضروریات اور تکنیکی وضاحتیں پر تبادلہ خیال کرنے کے لئے. ہماری انجینئرنگ ٹیم آپ کے توانائی کے بنیادی ڈھانچے کی ترقی کو قابل اعتماد اور سرمایہ کاری مؤثر حل کے ساتھ مدد کرنے کے لیے تیار ہے۔
