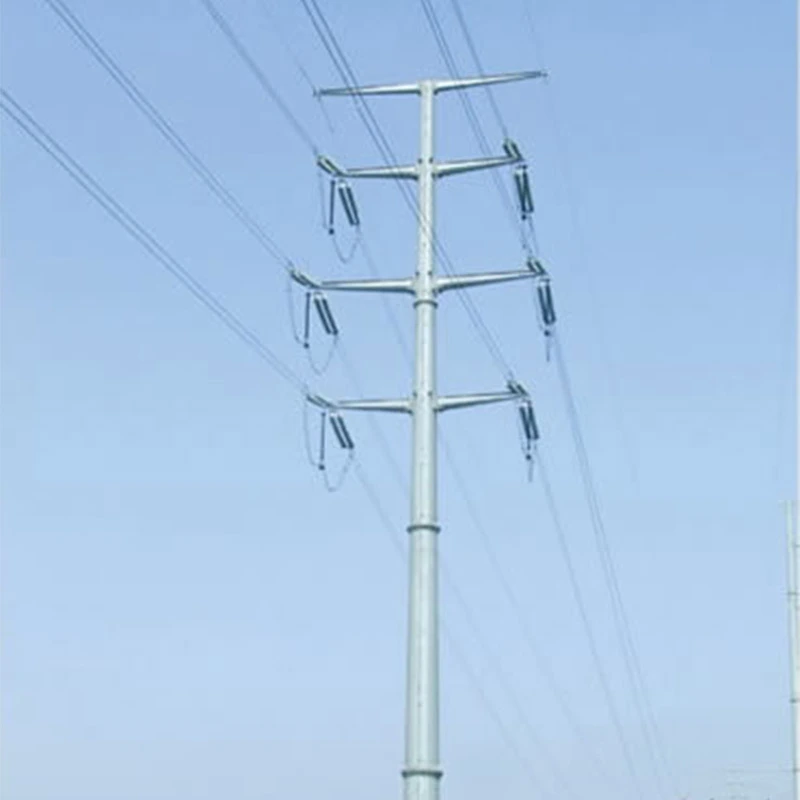

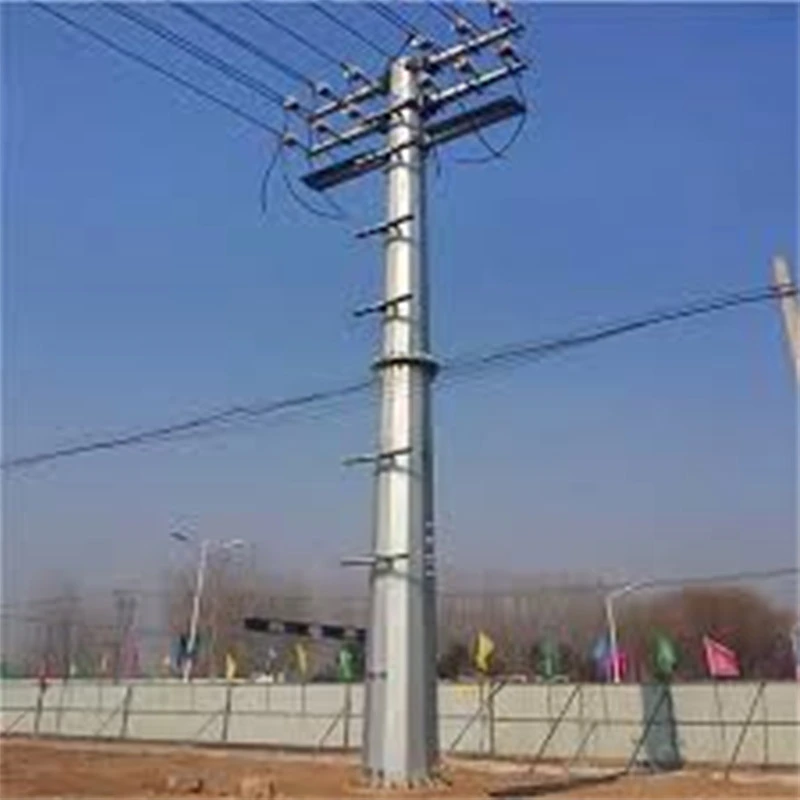

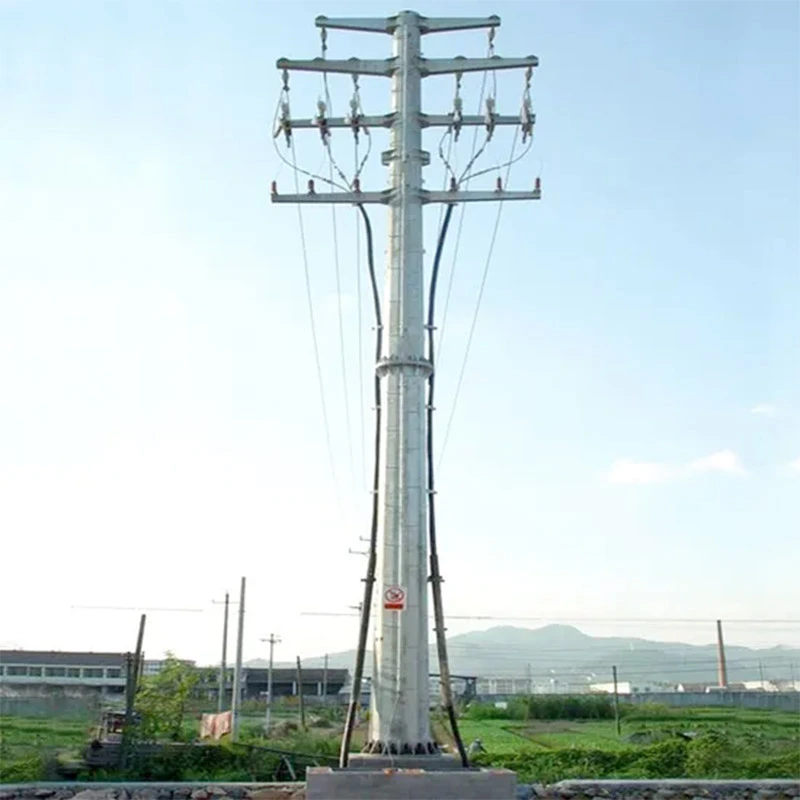

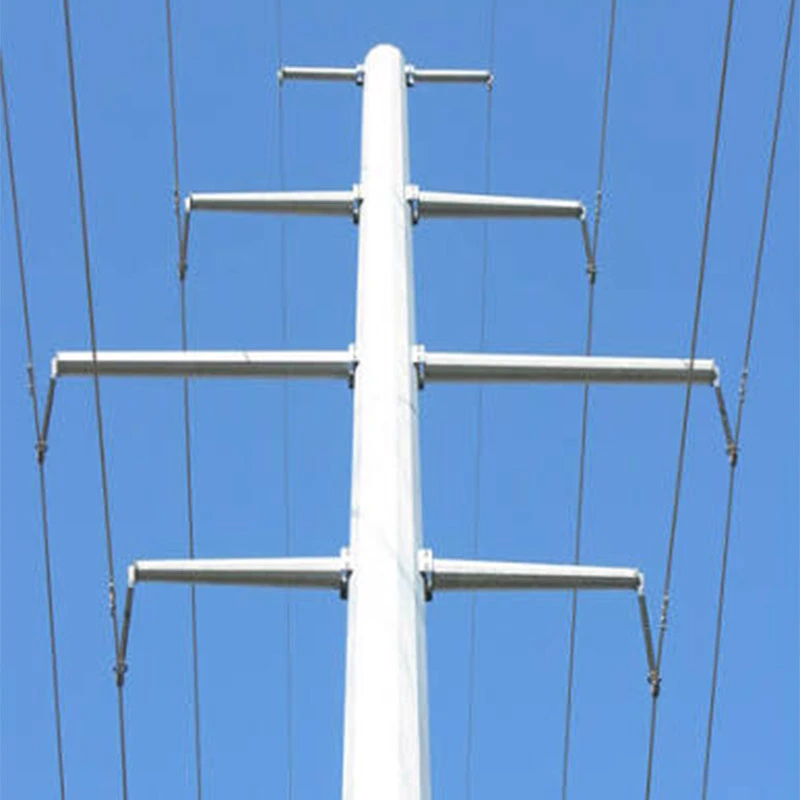

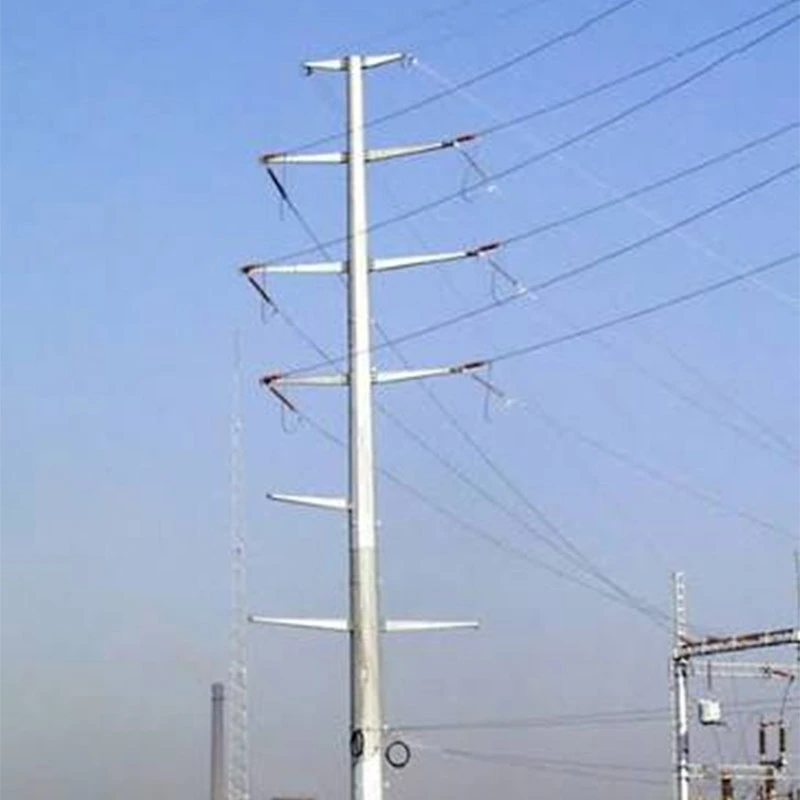

نلی نما اسٹیل ٹینشن ٹاور

تمام پروڈکٹس EN 1090 اور EN 10025 یورپی معیارات کی تعمیل کرتے ہیں، جو مستند فریق ثالث ٹیسٹ رپورٹس کے ذریعے تصدیق شدہ ہیں SGS اور TÜV سے۔ خام مال کی سخت جانچ پڑتال اور تیار مصنوعات کے معیار کی جانچ ہر جگہ نافذ کی جاتی ہے۔ طویل مدتی مخالف سنکنرن کارکردگی اور مکینیکل طاقت کی ضمانت کے لیے پیداوار۔ ہمارے پاس بھرپور عالمی پروجیکٹ ہے۔ تجربہ، متعدد 220kV-500kV اوور ہیڈ ٹرانسمیشن پروجیکٹوں کے لیے ٹیوبلر اسٹیل ٹینشن ٹاورز فراہم کیے یورپ، وسطی ایشیا اور دیگر خطوں میں۔ کونے سیکشن لائن کی منتقلی، تار کشیدگی اثر کے لئے مرضی کے مطابق اور فیلڈ انسٹالیشن، اس ٹاور میں آسان اسمبلی اور کم دیکھ بھال کی لاگت شامل ہے۔ اپنی مرضی کے مطابق ڈرائنگ پر مبنی پروسیسنگ اور مکمل سیٹ سرٹیفیکیشن دستاویزات کلائنٹس کے ٹینڈر اور سائٹ کی تعمیر سے ملنے کے لیے فراہم کی جا سکتی ہیں۔ مطالبہ

نلی نما اسٹیل تناؤ ٹاور کی درخواست کے منظرنامے۔

نلی نما اسٹیل کے تناؤ کے ٹاورز کو 220kV-500kV ہائی وولٹیج اوور ہیڈ ٹرانسمیشن لائنوں کے لیے وسیع پیمانے پر تعینات کیا گیا ہے، لائن کونے والے حصے، ٹرمینل پوائنٹس، دریا وادی کراسنگ، پہاڑی علاقے اور ساحلی نمک کے اسپرے زونز، جیسا کہ نیز ہوا اور شمسی قابل تجدید توانائی کے اڈوں کے لیے بجلی سے انخلاء کے منصوبے۔

مضبوط اندرونِ خانہ مینوفیکچرنگ صلاحیت سے تعاون یافتہ، ہماری فیکٹری مکمل رینج پروڈکشن ورک فلو کو مکمل کرتی ہے: خام مال کا معائنہ، سی این سی کٹنگ، روبوٹک ویلڈنگ، پری اسمبلی، ہاٹ ڈِپ گالوانائزنگ اور تیار مصنوعات ٹیسٹنگ، فی کلائنٹ ڈرائنگ اور سائٹ لوڈ پیرامیٹرز کے مطابق حسب ضرورت فیبریکیشن کو سپورٹ کرنا۔

سخت کوالٹی اشورینس ہر پیداواری مرحلے کا احاطہ کرتی ہے۔ نازک ویلڈز غیر تباہ کن جانچ کو اپناتے ہیں۔ مصنوعات کی تعمیل EN 1090، EN 10025 معیارات کے ساتھ، مستند SGS اور TÜV تھرڈ پارٹی ٹیسٹ رپورٹس کے ساتھ مکینیکل طاقت اور مخالف سنکنرن کارکردگی۔

متعدد اوورسیز ٹرانسمیشن پروجیکٹس میں ثابت ہوا، یہ تیار شدہ ٹاورز تیزی سے فیلڈ ایرکیکشن اور کم دیکھ بھال، مکمل طور پر پیچیدہ خطوں کے EPC ٹینڈر اور تعمیراتی ضروریات کے مطابق

مستند ٹیسٹ ڈیٹا اور رپورٹس

ہمارا نلی نما اسٹیل تناؤ ٹاور SGS اور TÜV کے ذریعے تیسرے فریق کی جامع تصدیق سے گزرتا ہے، مکمل پراجیکٹ ٹینڈر جمع کرانے کے لیے جسمانی ٹیسٹ کی رپورٹیں دستیاب ہیں۔ ٹیسٹ آئٹمز خام مال کی مکینیکل کارکردگی کا احاطہ کرتی ہیں، الٹراسونک غیر تباہ کن ویلڈنگ کا معائنہ، گرم ڈِپ گالوانیائزنگ اینٹی سنکنرن کارکردگی، طول و عرض کی رواداری اور نقلی ساختی بوجھ ٹیسٹ۔

کلیدی مستند ٹیسٹ ڈیٹا

1. اسٹیل سبسٹریٹ:پیداوار کی طاقت ≥355 MPa، تناؤ کی طاقت 470-630 MPa، کم درجہ حرارت کا اثر توانائی ≥34J -20 ℃ پر۔

2. ہاٹ ڈِپ گالوانائزنگ:اوسط زنک کوٹنگ کی موٹائی ≥86 μm؛ نمک سپرے ٹیسٹ صفر سرخ مورچا ثابت کرتا ہے 1000 گھنٹہ سائیکل پر تشکیل، طویل مدتی بیرونی مخالف سنکنرن کی صلاحیت کو یقینی بنانے کے.

3. ویلڈ جوائنٹ:100% الٹراسونک NDT معائنہ، کوئی شگاف یا نامکمل فیوژن خرابی کا پتہ نہیں چلا۔

4. ساختی بوجھ:مکمل پیمانے پر نمونہ ٹیسٹ ڈیزائن ہوا کی رفتار کے تحت مستحکم کارکردگی کی توثیق کرتا ہے۔ 45 m/s تک اور بھاری برف کوٹنگ کا بوجھ۔

ٹیوبلر اسٹیل ٹینشن ٹاور کے لیے معیاری معمول کی دیکھ بھال کے رہنما خطوط

یہ رہنما خطوط 220kV-500kV پر استعمال ہونے والے نلی نما اسٹیل تناؤ ٹاورز کے لیے باقاعدہ معائنہ اور دیکھ بھال کا احاطہ کرتا ہے۔ اوور ہیڈ ٹرانسمیشن لائنز، طویل مدتی محفوظ آپریشن کو محفوظ بنانے کے لیے۔

بصری اور ساختی معائنہ

ہر 6-12 ماہ بعد مکمل سائٹ کا بصری معائنہ کریں۔ ٹاور کے جسم کی خرابی، بولٹ کے ڈھیلے ہونے یا غائب ہونے کی جانچ کریں۔ حصے، ٹیوب جوائنٹ کنکشن کی حیثیت، اور فاؤنڈیشن سیٹلمنٹ۔ ڈھیلے بولٹ کو ٹارک ویلیو کے مطابق سخت کریں۔ ہمارے فیکٹری ٹیسٹ دستاویزات. تباہ شدہ اجزاء کو فوری طور پر تبدیل کریں۔

اینٹی سنکنرن چیک

گرم ڈِپ جستی سطحوں کا معائنہ کریں۔ SGS تصدیق شدہ ٹیسٹ کے معیار سے رجوع کریں: کوالیفائیڈ زنک کوٹنگ موٹائی ≥86 μm۔ زنک کی تہہ کو چھیلنے، زنگ کے دھبوں پر خاص طور پر ویلڈنگ سیون اور ساحلی نمک کے اسپرے زون پر نظر رکھیں۔ ٹچ اپ سرخ زنگ لگنے کے بعد اینٹی سنکنرن پینٹ کا اطلاق کیا جائے گا۔

ویلڈ اور معاون حصوں کی جانچ پڑتال

کلیدی ویلڈ جوڑوں کی جانچ کریں۔ سطح کی دراڑوں کو دیکھنے کے لیے TÜV الٹراسونک NDT ٹیسٹ کے معیارات کا حوالہ دیں۔ انسولیٹروں کا معائنہ کریں، متعلقہ اشیاء اور ارتھنگ ڈیوائسز۔ اس بات کو یقینی بنائیں کہ ارتھنگ مزاحمت ڈیزائن کی ضرورت کے اندر رہے۔

انتہائی موسم کے بعد کی دیکھ بھال

تیز ہوا، بھاری برف یا زلزلے کے بعد خصوصی فوری معائنہ کریں۔ ٹاور کے انحراف اور کنکشن کو چیک کریں۔ سالمیت تمام دیکھ بھال کے ریکارڈ کو ٹریس ایبلٹی کے لیے دائر کیا جائے گا۔ ہماری تکنیکی ٹیم فروخت کے بعد مدد فراہم کرتی ہے۔ پیچیدہ سائٹ کی تشخیص اور اجزاء کی تبدیلی کے لیے۔

انبانگ ٹیوبلر اسٹیل ٹینشن ٹاور کے سرٹیفیکیشن

چنگ ڈاؤ انبانگ نیو انرجی کا ٹیوبلر اسٹیل ٹینشن ٹاور مکمل سسٹم لیول اور پروڈکٹ لیول سرٹیفیکیشن رکھتا ہے عالمی ہائی وولٹیج ٹرانسمیشن پراجیکٹس، خاص طور پر یورپی یونین اور سینٹرل-ایشیاء ای پی سی ٹینڈرز کی حمایت کے لیے۔

ہماری فیکٹری آئی ایس او 9001 کوالٹی مینجمنٹ سسٹم، آئی ایس او 14001 انوائرمینٹل مینجمنٹ سسٹم اور آئی ایس او سے تصدیق شدہ ہے۔ 45001 پیشہ ورانہ صحت اور حفاظت کا نظام، معیاری مکمل سائیکل مینوفیکچرنگ کنٹرول کی ضمانت دیتا ہے تیار مصنوعات کی ترسیل میں خام مال کی آمد۔

یورپی منڈی تک رسائی کے لیے، مصنوعات EN 1090-1 (EXC3) اور EN 10025-2 کی تعمیل کرتی ہیں، EU CPR کے تحت جاری کردہ CE مارکنگ کے ساتھ ریگولیشن، تصدیق شدہ فیکٹری پروڈکشن کنٹرول (FPC) دستاویزات کے ساتھ جن کا TÜV مطلع شدہ باڈیTÜV SÜD کے ذریعے جائزہ لیا گیا ہے۔ مستند فریق ثالث ٹیسٹ رپورٹس SGS اور TÜV کے ذریعے فراہم کی جاتی ہیں، جس میں سٹیل مکینیکل پراپرٹی، الٹراسونک ویلڈز کے لیے این ڈی ٹی، ہاٹ ڈِپ گالوانیائزنگ موٹائی اور سالٹ اسپرے اینٹی سنکنرن کارکردگی۔

بین الاقوامی اسناد کے علاوہ، Anbang 220kV-500kV ٹرانسمیشن اسٹیل کے لیے قومی مینوفیکچرنگ لائسنس کا مالک ہے ٹاورز اور ہائی ٹیک انٹرپرائز کی اہلیت۔ تمام سرٹیفکیٹس، MTR میٹریل ٹیسٹ رپورٹس، معائنہ ریکارڈ ہیں۔ پراجیکٹ کے جائزے اور قبولیت کے لیے سامان کے ساتھ ٹریس ایبل اور ڈیلیور ایبل۔

انبانگ ٹیوبلر اسٹیل ٹینشن ٹاور کے فوائد

انبانگ کا نلی نما اسٹیل تناؤ ٹاور ساختی کارکردگی، مینوفیکچرنگ میں جامع طاقت فراہم کرتا ہے 220kV-500kV ہائی وولٹیج ٹرانسمیشن کے لیے صلاحیت، کوالٹی کنٹرول، سرٹیفیکیشن سپورٹ اور پروجیکٹ کی موافقت منصوبوں

ساختی کارکردگی میں، گول نلی نما اسٹیل ڈیزائن زیادہ طاقت سے وزن کا تناسب لاتا ہے۔ یہ مؤثر طریقے سے مزاحمت کرتا ہے۔ تیز ہوا، برف کی کوٹنگ اور زلزلہ کی قوت، کونوں، ٹرمینل پوائنٹس، ندی کراسنگ اور ساحل کے لیے موزوں نمک کے اسپرے والے علاقے۔ ہاٹ ڈِپ گالوانائزنگ ٹریٹمنٹ توقع کے ساتھ طویل مدتی اینٹی سنکنرن کارکردگی کی ضمانت دیتا ہے۔ سروس لائف 30-50 سال تک۔ ہماری فل ان ہاؤس پروڈکشن لائن کی مدد سے، ہم مکمل طریقہ کار کو نافذ کرتے ہیں۔ بشمول خام مال کا معائنہ، سی این سی کٹنگ، روبوٹک ویلڈنگ اور تیار شدہ پروڈکٹ پری اسمبلی۔ سخت معیار کنٹرول ہر کام کے طریقہ کار کے ذریعے چلتا ہے. مصنوعات EN 1090-1 EXC3 اور EN 10025-2 معیارات کی تعمیل کرتی ہیں، حمایت یافتہ CE مارکنگ کے ذریعے، SGS اور TÜV تھرڈ پارٹی ٹیسٹ رپورٹس کے ساتھ مکینیکل پراپرٹی، الٹراسونک NDT ویلڈنگ معائنہ اور نمک سپرے مخالف سنکنرن ٹیسٹ.

ہم کلائنٹ ڈرائنگ کی بنیاد پر اپنی مرضی کے مطابق فیبریکیشن کی حمایت کرتے ہیں۔ بیرون ملک مقیم ای پی سی پروجیکٹ کے بھرپور تجربے کے ساتھ، ہم مکمل فراہم کرتے ہیں۔ سرٹیفیکیشن دستاویزات، MTR رپورٹس اور تکنیکی فروخت کے بعد مدد، سائٹ کی تعمیر کو آسان بنانا اور کم کرنا بعد کے مرحلے کی دیکھ بھال کے اخراجات۔
