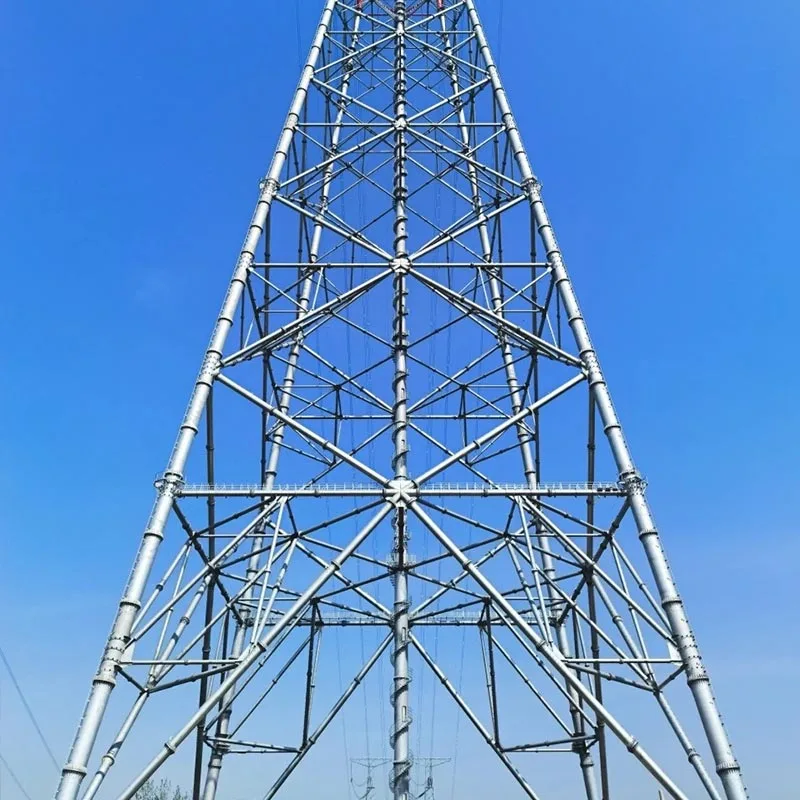

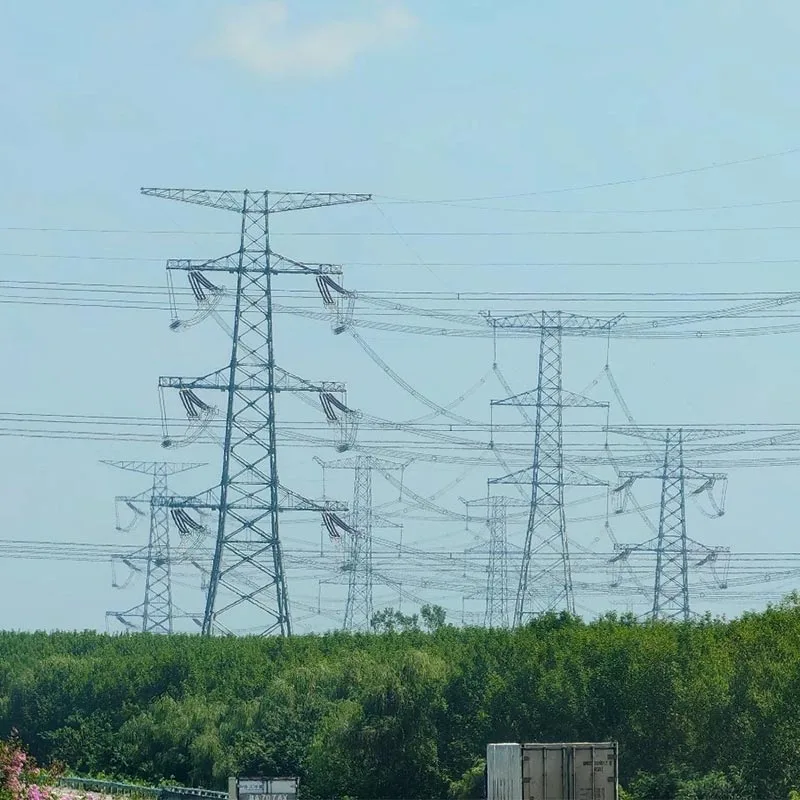

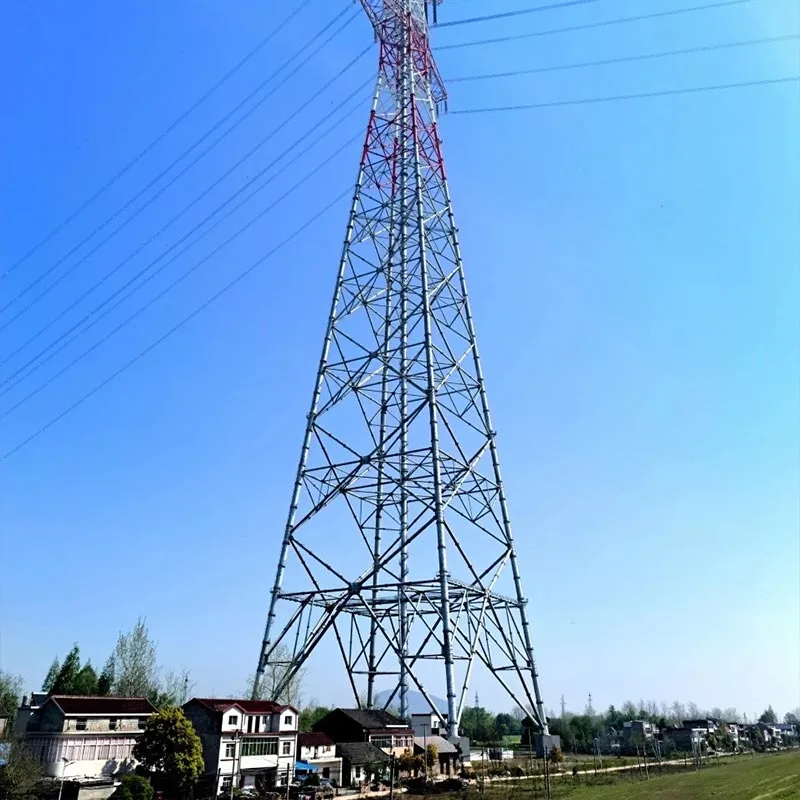

پاور ٹرانسمیشن ٹینشن ٹاور

چنگ ڈاؤ انبانگ نیو انرجی پاور ٹرانسمیشن ٹینشن ٹاور ایک بنیادی معاون سامان ہے جو 110kV-1000kV کے لیے موزوں ہے۔ ہائی وولٹیج اور الٹرا ہائی وولٹیج ٹرانسمیشن لائنیں، جنہیں ٹینشن ٹاور یا اینگل ٹاور بھی کہا جاتا ہے۔ ہمیں اپنے کارخانہ دار اور سپلائر کے طور پر منتخب کریں، ہم دنیا بھر میں ون اسٹاپ حل پیش کر سکتے ہیں۔

ہمارا ٹاور اس کی پیروی کرتا ہے۔ GB/T 2694-2018 مینوفیکچرنگ اسٹینڈرڈ اور ایک اعلی طاقت والے زاویہ والے اسٹیل جالی کا ڈھانچہ استعمال کرتا ہے، خاص طور پر اس کے لیے ڈیزائن کیا گیا ہے۔ لائن موڑ، سیکشنلائزیشن، اور ٹرمینل پوائنٹس۔ یہ موصل کے تناؤ کو مؤثر طریقے سے برداشت کر سکتا ہے، انتہائی برداشت کر سکتا ہے۔ حالات، اور پاور لائن کی مستحکم اینکرنگ اور محفوظ ٹرانسمیشن حاصل کریں۔

پاور ٹرانسمیشن ٹینشن ٹاورز بڑے پیمانے پر طویل فاصلے سے کراس ریجن ٹرانسمیشن، نئی توانائی جمع کرنے اور ترسیل، اور بیک بون پاور گرڈ کی تعمیر کے منصوبے۔ اعلی استحکام، دیرپا سنکنرن جیسے فوائد کے ساتھ مزاحمت، اور آسان تنصیب، وہ کے محفوظ اور اقتصادی آپریشن کو یقینی بنانے کے لئے اہم سامان بن گئے ہیں پاور گرڈ، چینی ذہین مینوفیکچرنگ کی طاقت کو اجاگر.

بنیادی فوائد

اعلی طاقت لوڈ مزاحمت

ٹرانسمیشن کشیدگی ٹاور کے اہم مواد ہیں Q355B اور Q420B اعلی طاقت والا زاویہ سٹیل، ایک جالی دار ٹرس ساختی ڈیزائن کے ساتھ جو یکساں اور معقول کو یقینی بناتا ہے۔ کشیدگی کی تقسیم.

یہ موصل کے محوری تناؤ، ہوا کا بوجھ، برف کا بوجھ، اور زلزلے کے اثرات کو مؤثر طریقے سے برداشت کر سکتا ہے، اور لائن زاویہ کی ضروریات کو 2° سے 30° تک ایڈجسٹ کر سکتے ہیں۔

ساختی استحکام صنعتی معیارات سے کہیں زیادہ ہے، لائنوں کے آہستہ آہستہ گرنے کے خطرے کو ختم کرنا اور ٹرانسمیشن لائنوں کی حفاظت کو یقینی بنانا۔

دیرپا دیکھ بھال سے پاک

ٹرانسمیشن ٹینشن ٹاور دوہری اینٹی سنکنرن کو اپناتا ہے۔ ہاٹ ڈِپ گالوانائزیشن اور ایپوکسی پاؤڈر کوٹنگ کا نظام، GB/T 13912 کے معیاری تقاضوں پر سختی سے عمل کرتا ہے۔

دی اینٹی سنکنرن سروس کی زندگی ≥30 سال ہے، جو اسے سخت بیرونی ماحول جیسے ساحلی علاقوں کے لیے موزوں بناتی ہے، نمکین الکالی زمین، اور زیادہ سرد پہاڑی علاقے، مکمل لائف سائیکل آپریشن کو نمایاں طور پر کم کرتے ہیں اور ٹرانسمیشن ٹینشن ٹاورز کی دیکھ بھال کے اخراجات اور بعد میں مرمت کی سرمایہ کاری کو کم کرنا۔

معیاری پری فیبریکیشن اور آسان تنصیب

پاور ٹرانسمیشن ٹینشن ٹاور مکمل طور پر ہے۔ فیکٹری کے معیار کے مطابق تیار شدہ، جزو کی درستگی کے ساتھ ±0.5 ملی میٹر کے اندر اندر کنٹرول کیا جاتا ہے، سختی سے تیار کردہ GB/T 2694-2018 تکنیکی حالات۔

آن سائٹ اسمبلی پیچیدہ تعمیر کی ضرورت کے بغیر بولٹ کنکشن استعمال کرتی ہے۔ سازوسامان، تیزی سے اسمبلی کو قابل بنانا، تعمیراتی سائیکل کو نمایاں طور پر مختصر کرنا، پروجیکٹ کی کارکردگی کو بہتر بنانا، اور مختلف خطوں کی تنصیب کی ضروریات کو اپنانا۔

مرضی کے مطابق موافقت

ٹرانسمیشن کی ساخت، طول و عرض، اور وضاحتیں ٹینشن ٹاور کو لائن وولٹیج کی سطح، موڑ کے زاویوں، خطوں کے حالات اور بوجھ کے مطابق بنایا جا سکتا ہے ضروریات

یہ کپ کی قسم، اللو سر کی قسم، اور "خشک" قسم سمیت متعدد کنفیگریشنز کا احاطہ کرتا ہے، AC/DC کے مطابق مختلف اقسام کے ٹرانسمیشن سسٹم، 110kV سے 1000kV تک لائنوں کے لیے تناؤ برداشت کرنے کی ضروریات کو پورا کرتے ہیں، اور پیچیدہ ماحول جیسے صحراؤں، پہاڑوں اور ساحلی علاقوں کے لیے موزوں ہے۔

اعلی سطحی تحفظ

ٹرانسمیشن ٹینشن ٹاور کی زلزلہ مزاحمت کی درجہ بندی 7-8 ہے، IP23–IP54 کے تحفظ کی سطحوں کے ساتھ GB 50260 معیارات کو پورا کرنا۔

یہ بہترین ہوا کی مزاحمت، برف کے خلاف مزاحمت کی نمائش کرتا ہے، اور بجلی سے تحفظ، 0.35KN/m²–0.75KN/m² اور 8mm برف کے حالات کے تیز ہوا کے بوجھ کو برداشت کرنے کے قابل، یقینی بناتا ہے انتہائی موسم میں مستحکم آپریشن اور بلاتعطل ٹرانسمیشن لائن کی کارکردگی کو برقرار رکھنا۔

پروڈکٹ فنکشن کا اصول

ٹرانسمیشن لائن کے "سخت اینکرنگ نوڈ" کے طور پر، پاور ٹرانسمیشن ٹینشن ٹاور کا بنیادی کام برداشت کرنا ہے۔ کنڈکٹر تناؤ، لائن پر فورسز کو متوازن کریں، اور ٹرانسمیشن لائن کے مستحکم آپریشن کو یقینی بنائیں۔ دی اس کے کام کا اصول بنیادی طور پر تین پہلوؤں سے ظاہر ہوتا ہے:

سب سے پہلے، کشیدگی برداشت اور اینکرنگ.ٹرانسمیشن ٹینشن ٹاور ٹاور ہیڈ کے ذریعے کنڈکٹرز کو ٹھیک کرتا ہے۔ کراس آرم اور سٹرین انسولیٹر سٹرنگز، کنڈکٹر کے دونوں طرف محوری تناؤ کو حاصل کرنا اور متوازن کرنا لائن موڑ، سیگمنٹیشن، یا ٹرمینل پوزیشنز، کنڈکٹر کو کھینچنے یا لاتعلقی کو روکنا، لائن سے بچنا نقل مکانی، اور لائن کے لیے سخت مدد فراہم کرنا۔

دوسرا، طاقت توازن اور ٹرانسمیشن.ٹرانسمیشن تناؤ ٹاور کی جالی زاویہ سٹیل کی ساخت ہے مختلف قوتوں کو یکساں طور پر منتقل کرنے کے لیے پیشہ ورانہ مکینیکل تخروپن کے ذریعے ڈیزائن کیا گیا ہے جیسے موصل کا تناؤ، ہوا کا بوجھ، اور ٹاور فاؤنڈیشن پر برف کا بوجھ، مقامی تناؤ کے ارتکاز کو روکنا، ٹاور کی خرابی سے بچنا یا نقصان، اور ٹاور کے طویل مدتی ساختی استحکام کو یقینی بنانا۔

تیسرا، لائن لے آؤٹ کو بہتر بنانا۔مناسب زاویہ ڈیزائن اور ساختی ترتیب کے ذریعے، ٹرانسمیشن ٹینشن ٹاور لائن ٹرننگ اور سیگمنٹ کنٹرول کو قابل بناتا ہے، لائن پیرامیٹر کی توازن کو متوازن کرتا ہے، اضافی لائن کو کم کرتا ہے۔ نقصان اور برقی مقناطیسی مداخلت، اور کنڈکٹرز اور زمین یا عمارتوں کے درمیان محفوظ فاصلے کو یقینی بناتا ہے، DL/T5352-2018 معیارات کی ضروریات کو پورا کرنا اور ٹرانسمیشن کی حفاظت اور بجلی کے معیار کو یقینی بنانا۔

ہماری خدمات

اپنی مرضی کے مطابق حل ڈیزائن

کلائنٹس کے ساتھ مل کر ایک پیشہ ور R&D ٹیم اور انجینئرنگ کے تجربے پر انحصار ٹرانسمیشن لائن کے پیرامیٹرز، خطوں کے حالات، اور بوجھ کی ضروریات، ہم خصوصی ساختی ڈیزائن، تناؤ فراہم کرتے ہیں کیلکولیشن، اینگل اسکیم آپٹیمائزیشن، اور ٹرانسمیشن ٹینشن ٹاورز کے لیے مجموعی تکنیکی مشاورتی خدمات، اس بات کو یقینی بنانا کہ ٹاورز انجینئرنگ کی ضروریات کے عین مطابق ہوں۔

ایک سٹاپ مینوفیکچرنگ

چنگ ڈاؤ انبانگ کے پاس جدید خود ملکیتی فیکٹری ہے، جو ٹرانسمیشن کے مکمل چین کنٹرول کو حاصل کرتی ہے خام مال کی خریداری، کاٹنے، ویلڈنگ، سنکنرن سے بچاؤ کے علاج سے لے کر تیار مصنوعات تک تناؤ کے ٹاورز معائنہ

ہر طریقہ کار GB/T 2694-2018 کے معیار کی سختی سے پیروی کرتا ہے اور اسے غیر تباہ کن جانچ سے گزرنا پڑتا ہے۔ یقینی بنائیں کہ ٹاور کا معیار معیار پر پورا اترتا ہے۔

آن سائٹ تکنیکی مدد

ہم سائٹ پر تنصیب کی رہنمائی، طریقہ کار کی وضاحت، تکنیکی کمیشننگ، اور ٹرانسمیشن ٹینشن ٹاورز کے لیے دیگر خدمات، حل کرنے میں مدد کے لیے پیشہ ور تکنیکی ماہرین کو بھیجنا تعمیر کے دوران مختلف مسائل، اس بات کو یقینی بنانا کہ ٹاورز کو معیار کے مطابق نصب کیا جائے اور مؤثر طریقے سے لگایا جائے۔ آپریشن

مکمل سائیکل بعد فروخت کی گارنٹی

پاور ٹرانسمیشن ٹینشن ٹاورز ≥30 سال کی وارنٹی کے ساتھ آتے ہیں۔ ہم نے ایک قائم کیا ہے۔ فروخت کے بعد جامع فالو اپ میکانزم، مصنوعات کی آپریشنل حیثیت کا باقاعدگی سے معائنہ کرنا، فراہم کرنا تاحیات تکنیکی مدد اور ہنگامی مرمت کی خدمات، کلائنٹ کی ضروریات کا فوری جواب دینا، اور یقینی بنانا ٹاورز کا طویل مدتی مستحکم آپریشن، کلائنٹس کے آپریشن اور دیکھ بھال کے خطرات کو کم کرنا۔

مصنوعات کی وضاحتیں
