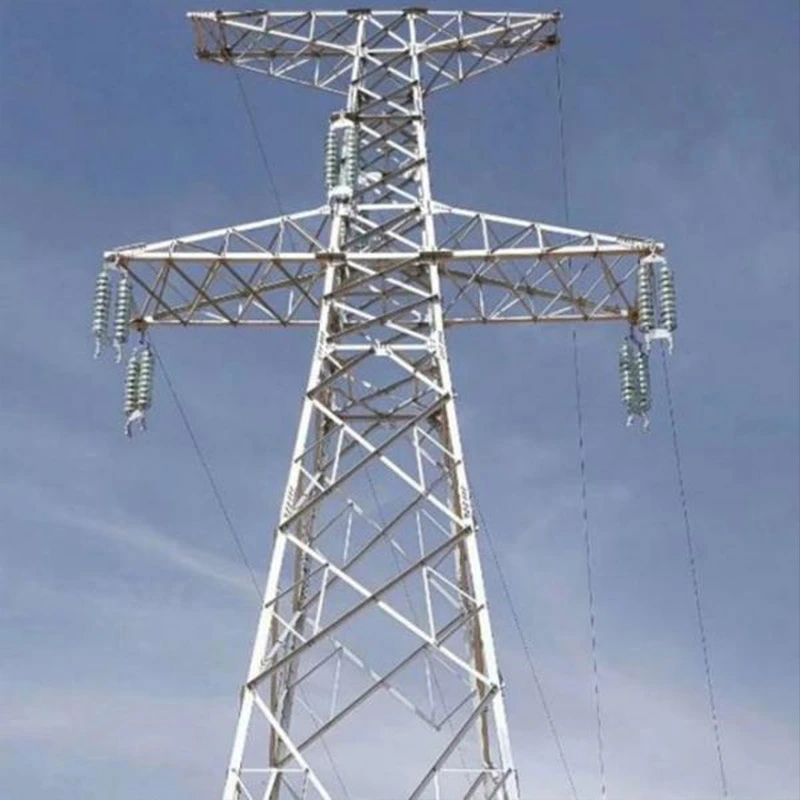

پاور لائن کے لیے 500kV جالی اسٹیل ٹاور

پیداواری صلاحیت کے لیے، ہماری فیکٹری 50,000 ٹن تک سالانہ پیداوار فراہم کرتی ہے، بڑے بیچ کے آرڈرز کو سپورٹ کرتی ہے اور عالمی منصوبوں کے لیے اپنی مرضی کے مطابق ڈرائنگ کی ترقی مکمل پیداواری عمل خام مال کے معائنے، CNC کا احاطہ کرتا ہے شپمنٹ سے پہلے کٹنگ، پریزیشن ویلڈنگ، ڈرلنگ، پری اسمبلی، گالوانائزنگ اور فائنل ڈائمینشن دوبارہ چیک کریں۔

سخت کوالٹی اشورینس ہر طریقہ کار کے ذریعے چلتا ہے: آنے والے مواد کے نمونے لینے، درمیانی عمل کی نگرانی اور تیار شدہ مصنوعات کی مکمل شے کا معائنہ لاگو کیا جاتا ہے۔ مستند ٹیسٹ ڈیٹا بشمول مکینیکل لوڈ بیئرنگ رپورٹس اور گالوانائزنگ موٹائی کے ریکارڈ دستیاب ہیں، درخواست پر فراہم کردہ SGS اور TÜV ٹیسٹ رپورٹس کے ساتھ۔ ہم یورپی منڈی کی ضروریات کو پورا کرنے کے لیے ISO 9001، CE-EN 1090-1 اور EN 10025 سرٹیفیکیشنز رکھیں۔

ثابت شدہ پروجیکٹ کیسز متعدد بیرون ملک EHV ٹرانسمیشن پروجیکٹس کا احاطہ کرتے ہیں۔ ہمارے ٹاورز کو بڑے پیمانے پر تعینات کیا گیا ہے۔ سرحد پار گرڈ کنکشن اور قابل تجدید توانائی کے پاور ٹرانسمیشن پروگرام، سے مثبت آراء حاصل کرنا مستحکم طویل مدتی فیلڈ آپریشن کے لیے پاور گرڈ آپریٹرز۔

پاور لائن کے لیے 500kV لیٹیس اسٹیل ٹاور کی درخواست کے منظرنامے۔

500kV جالی اسٹیل ٹاور کلیدی اضافی ہائی وولٹیج ٹرانسمیشن انفراسٹرکچر ہے، جو طویل فاصلے پر وسیع پیمانے پر لاگو ہوتا ہے بلک بجلی کی ترسیل کے منظرنامے۔

یہ بڑے پیمانے پر تھرمل، ہائیڈرو اور ونڈ سولر کو جوڑنے والی مین ٹرنک پاور ٹرانسمیشن لائنوں کے لیے اپنایا جاتا ہے توانائی کی طاقت کے اڈے علاقائی مرکزی پاور گرڈز تک، توانائی سے مالا مال علاقوں سے بڑے پیمانے پر بجلی منتقل کر رہے ہیں۔ بوجھ والے شہری اور صنعتی علاقے۔

یہ متنوع خطوں کے حالات میں فٹ بیٹھتا ہے، بشمول ہموار میدانی علاقے، پہاڑی پہاڑی علاقے، دریا پار کرنے والے حصے اور ساحلی ہوا کا شکار زون۔ ٹاور کی متعدد اقسام ٹینجنٹ، ٹینشن، اینگل، ٹرمینل اور ٹرانس ریور کراسنگ کا احاطہ کرتی ہیں۔ مختلف لائن افعال کے لیے ٹاورز۔

یہ قومی بین علاقائی گرڈ انٹر کنکشن پروجیکٹس، سرحد پار سے بجلی کی ترسیل کے پروگراموں کے ساتھ ساتھ کام کرتا ہے۔ ونڈ فارمز اور سولر پاور سٹیشنوں کے لیے نئی توانائی کی مدد کرنے والی آؤٹ گوئنگ لائنوں کے طور پر۔ ریڑھ کی ہڈی کے اوپری حصے کے علاوہ ٹرانسمیشن سرکٹس، یہ سب اسٹیشن آؤٹ گوئنگ ان لیٹ آؤٹ لیٹ سیگمنٹس پر بھی لاگو ہوتا ہے، سخت کام کرنے کے لیے قابل اعتماد سال بھر گرڈ آپریشن کے لیے حالات جیسے بھاری برف کی کوٹنگ، تیز ہوا اور زیادہ نمی۔

پاور لائن کے لیے 500kV جالی اسٹیل ٹاور کے لیے معیاری معمول کی دیکھ بھال کے رہنما خطوط

500kV جالی اسٹیل ٹاور کے طویل مدتی محفوظ آپریشن کی ضمانت دینے اور اس سے بچنے کے لیے باقاعدہ معمول کی دیکھ بھال بہت ضروری ہے۔ سنکنرن، ڈھیلے فٹنگز یا بیرونی نقصان کی وجہ سے ساختی ناکامی۔

بصری اور ساختی معائنہ

زمینی بصری گشت سہ ماہی اور کلوز اپ چڑھنے کا سالانہ معائنہ کریں۔ مرکزی اور معاون اراکین کو چیک کریں۔ اخترتی، موڑنے، شگاف اور بولٹ غائب یا ڈھیلے ہونے کے لیے۔ تمام کنکشن بولٹ مخصوص ٹارک تک پہنچنے کی تصدیق کریں۔ قدر ڈھیلے بندھنوں کو دوبارہ سخت کریں اور خراب شدہ بولٹ اور گسکیٹ کو فوری طور پر تبدیل کریں۔

اینٹی سنکنرن کی بحالی

چھیلنے، زنگ کے دھبوں اور کھرچنے کے لیے گرم ڈِپ جستی سطح کا معائنہ کریں۔ مقامی سنکنرن کے علاقے کو اینٹی زنگ کے ساتھ علاج کریں۔ کوٹنگ شدید زنگ آلود اجزاء کے لیے دوبارہ گالوانائزنگ کی ضرورت ہے۔ ٹاور بیس، مشترکہ نوڈس اور ساحل پر توجہ مرکوز کریں زیادہ نمی والے حصے زیادہ سنکنرن کے خطرے کے ساتھ۔

لوازمات اور فاؤنڈیشن چیک کریں۔

ٹوٹ پھوٹ یا خراب کنکشن کے لیے ارتھنگ ڈیوائسز کا معائنہ کریں، باقاعدگی سے ارتھنگ مزاحمت کی جانچ کریں۔ ٹاور کی جانچ کریں۔ آبادکاری، شگاف، پانی کے جمع ہونے اور ارد گرد کی مٹی کے کٹاؤ کی بنیاد؛ فاؤنڈیشن کو مضبوط کریں اگر نقل مکانی ہوتی ہے. اٹیچمنٹ پارٹس کو چیک کریں جن میں وارننگ پلیٹس، اینٹی کلائمنگ ڈیوائسز اور مارکنگ سائنز شامل ہیں۔ مکملیت

انتہائی موسم کے بعد کا معائنہ

تیز ہوا، بھاری برف، گرج چمک یا سیلاب کے بعد خصوصی دیکھ بھال کریں۔ ساختی جانچ کو ترجیح دیں۔ مسخ، فاؤنڈیشن کا استحکام اور جستی پرت کو نقصان۔ دیکھ بھال کا مکمل ریکارڈ رکھیں اور جمع کروائیں۔ ٹریس ایبلٹی کے لیے معائنہ رپورٹس۔

فرق اور اہمیت: 220kV ڈبل سرکٹ لیٹیس ٹاور بمقابلہ 500kV جالی اسٹیل ٹاور

کلیدی اختلافات

وولٹیج اور ترسیل کی صلاحیت

220 kV ڈبل سرکٹ جالی ٹاور ایک ٹاور پر دو پاور سرکٹس رکھتا ہے، بنیادی طور پر علاقائی ثانوی بجلی کے لیے درمیانے درجے کی بجلی کی منتقلی کی صلاحیت کے ساتھ گرڈ ٹرانسمیشن۔ 500 kV جالی اسٹیل ٹاور کا تعلق اضافی ہائی وولٹیج سے ہے۔ بلک انرجی لمبی دوری کی ترسیل کے لیے لیول، جس میں پاور ٹرانسمیشن کی صلاحیت بہت زیادہ ہے۔

ساخت اور مکینیکل ضرورت

220 kV ڈبل سرکٹ ٹاور میں نسبتاً کمپیکٹ فریم، چھوٹے کراس سیکشن سٹیل ممبرز اور درمیانی اونچائی ہے۔ اس کا لوڈ ڈیزائن درمیانے ہوا سے برف کے بوجھ کو نشانہ بناتا ہے۔ 500 kV ٹاور ہیوی ڈیوٹی Q355 سیریز اسٹیل، بڑے ممبر کا استعمال کرتا ہے۔ کراس سیکشنز، زیادہ ٹاور کی اونچائی اور ہائی وولٹیج موصلیت کی کلیئرنس کو پورا کرنے کے لیے کنڈکٹر کی وسیع جگہ، تیز ہوا، برف اور زلزلے کے بوجھ کے خلاف مزاحمت۔

مواد اور سرٹیفیکیشن بیس لائن

دونوں ہاٹ ڈِپ گالوانیائزنگ اینٹی سنکنرن علاج کو اپناتے ہیں۔ اس کے باوجود 500 kV ٹاور سخت EN 1090-1, EN 10025 کی پیروی کرتے ہیں مکینیکل کارکردگی اور جستی موٹائی پر زیادہ سخت SGS/TÜV ٹیسٹ کی ضروریات کے ساتھ معیارات۔

درخواست کے منظرنامے۔

220 kV ڈبل سرکٹ ٹاورز شہری-مضافاتی بجلی کی فراہمی، مقامی ونڈ سولر پلانٹ آؤٹ گوئنگ لائنوں اور بین الصوبائی گرڈ لنکس۔ نیشنل مین ٹرنک گرڈز، کراس ریجن انرجی کے لیے 500 کے وی ٹاورز لگائے گئے ہیں۔ ٹرانسمیشن اور بڑے پیمانے پر نئی انرجی بیس آؤٹ پٹ چینلز۔

اہمیت

220 kV ڈبل سرکٹ ٹاورز دو سرکٹس کو ایڈجسٹ کرکے، علاقائی طاقت کو کم کرکے زمین کے استعمال کی کارکردگی کو بہتر بناتے ہیں۔ تقسیم کا دباؤ 500 کے وی جالی ٹاورز بڑے حجم کے طویل فاصلے پر بجلی کی نقل و حمل کا احساس کرتے ہیں، توانائی کے وسائل کی تقسیم میں توازن مناسب ٹاور کی قسم کا ملاپ موصلیت کے خطرے یا ساختی اوورلوڈ سے بچتا ہے، مجموعی گرڈ استحکام کو محفوظ بنانا۔

500kV جالی اسٹیل ٹاور کے لیے اکثر پوچھے گئے سوالات

Q1: آپ 500kV جالی سٹیل ٹاور کے لیے کون سا اہم سٹیل مواد استعمال کرتے ہیں؟

A: ہم EN 10025 معیار کی تعمیل کرتے ہوئے Q355B اعلی طاقت والے ساختی سٹیل کو اپناتے ہیں۔ تمام اجزاء گرم ڈِپ سے گزرتے ہیں۔ ساحلی، برفیلی اور تیز ہوا کے ماحول کے لیے موزوں اینٹی سنکنرن کے لیے گالوانائزنگ ٹریٹمنٹ۔

Q2: کیا آپ کلائنٹ ڈرائنگ کے مطابق کسٹم ڈیزائن کی حمایت کرتے ہیں؟

A: ہاں۔ ہماری تکنیکی ٹیم کسٹمر کی فراہم کردہ تکنیکی ڈرائنگ کا جائزہ لے سکتی ہے اور اس پر کارروائی کر سکتی ہے۔ ہم اپنی مرضی کے مطابق اونچائی کی حمایت کرتے ہیں، ٹاور کی قسم (مماس، تناؤ، زاویہ، کراسنگ ٹاور)، مختلف پراجیکٹ کی ضروریات کے لیے ونڈ آئس لوڈ پیرامیٹر۔ شپمنٹ سے پہلے مکمل پری اسمبلی دستیاب ہے۔

Q3: آپ کونسی سرٹیفیکیشن اور ٹیسٹ رپورٹس فراہم کر سکتے ہیں؟

A: ہمارے پاس ISO 9001 کوالٹی مینجمنٹ سرٹیفکیٹ اور EN 1090-1 CE سرٹیفیکیشن ہے۔ SGS/TÜV تھرڈ پارٹی ٹیسٹ رپورٹس مکینیکل لوڈ ٹیسٹ، گالوانائزنگ موٹائی اور مواد کی کیمیائی ساخت کو ڈھکنے کی درخواست پر فراہم کی جا سکتی ہے۔

Q4: آپ کی پیداواری صلاحیت اور عام لیڈ ٹائم کیا ہے؟

A: اسٹیل ٹاور کی مصنوعات کے لیے سالانہ پیداواری صلاحیت 50,000 ٹن سے زیادہ ہے۔ عام طور پر لیڈ ٹائم 30-45 کام کرتا ہے۔ دن، آرڈر کی مقدار اور ڈرائنگ کی تصدیق سے مشروط۔

Q5: کیا آپ کا 500kV ٹاور مختلف علاقوں اور موسمی حالات کے مطابق ڈھال سکتا ہے؟

A: ہاں۔ ہمارے ٹاورز میدانی علاقوں، پہاڑوں، دریا پار کرنے اور ساحلی علاقوں کے لیے بنائے گئے ہیں۔ ہم ڈیزائن کو اپنی مرضی کے مطابق بناتے ہیں۔ مقامی گرڈ معیارات کو پورا کرنے کے لیے بھاری برف، تیز ہوا اور زلزلہ کے حالات کے خلاف۔

Q6: فروخت کے بعد اور تکنیکی مدد کے بارے میں کیا خیال ہے؟

A: ہم ڈرائنگ سے متعلق مشاورت، پروڈکشن پروگریس ٹریکنگ، لوڈنگ گائیڈنس اور معیاری روٹین مینٹیننس پیش کرتے ہیں ہدایات ہماری ٹیم سائٹ پر تنصیب کے سوالات کو حل کرنے میں مدد کرتی ہے۔

Q7: آپ کی تجارتی اصطلاح کیا ہے؟ کیا آپ یورپی بندرگاہوں تک پہنچا سکتے ہیں؟

A: FOB، CIF اور CFR قابل قبول ہیں۔ ہمارے پاس ہیمبرگ اور دیگر یورپی بندرگاہوں کو برآمد کرنے کا بھرپور تجربہ ہے، مناسب کنٹینر پیکنگ اور مکمل شپنگ دستاویزات کے لیے ذمہ دار۔

Q8: آپ مینوفیکچرنگ کے دوران مصنوعات کے معیار کی ضمانت کیسے دیتے ہیں؟

A: سخت ملٹی سٹیپ معائنہ: خام مال کی آمد و رفت کا معائنہ، عمل کے دوران طول و عرض اور ویلڈنگ کی نگرانی، تیار شدہ ٹکڑا معائنہ اور پری اسمبلی چیک۔ ڈیلیوری سے پہلے خراب حصوں کو تبدیل کیا جائے گا۔
