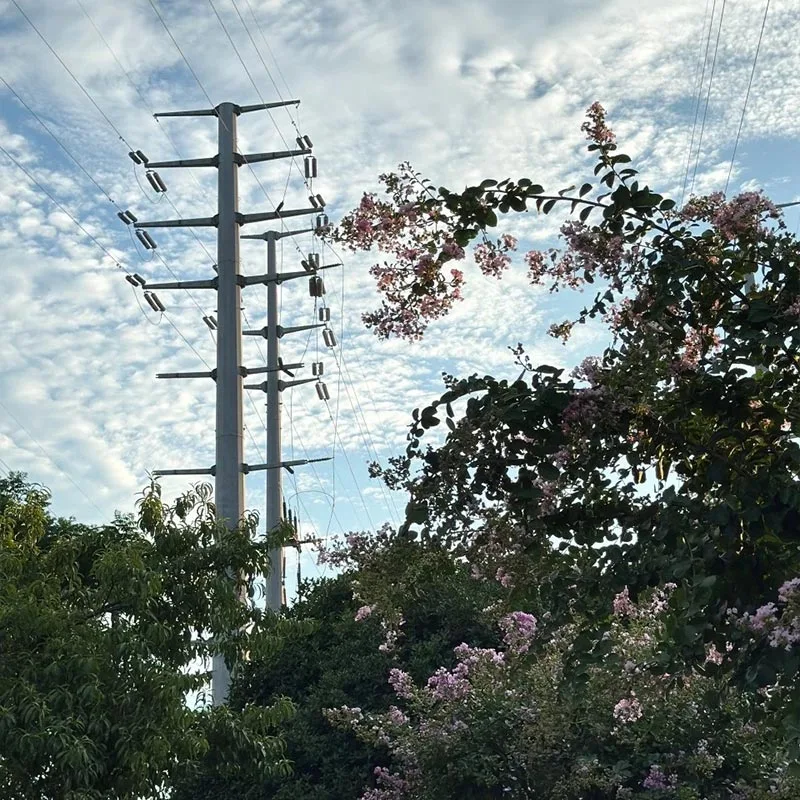

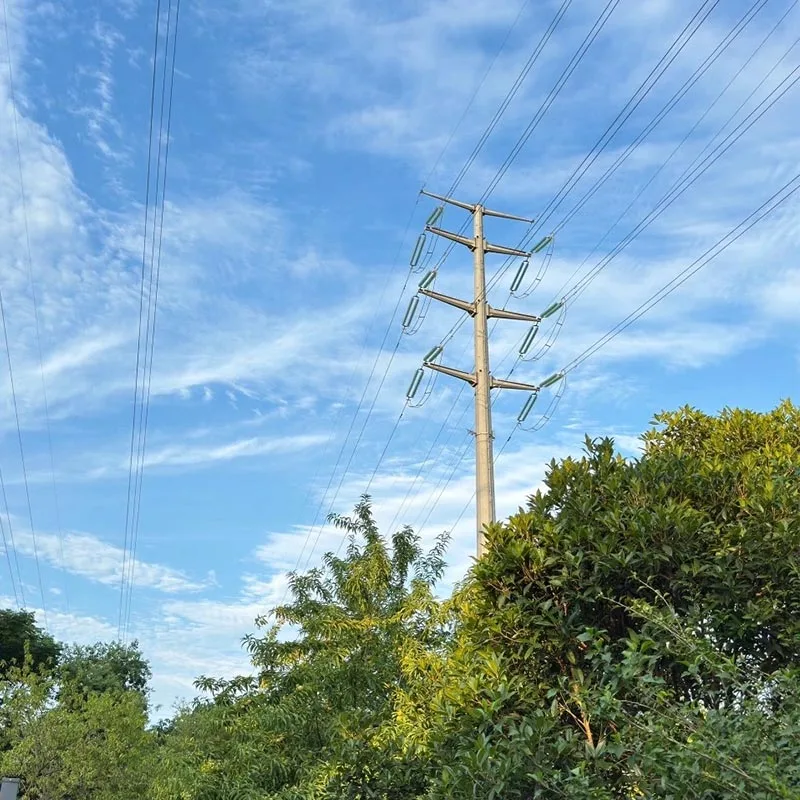

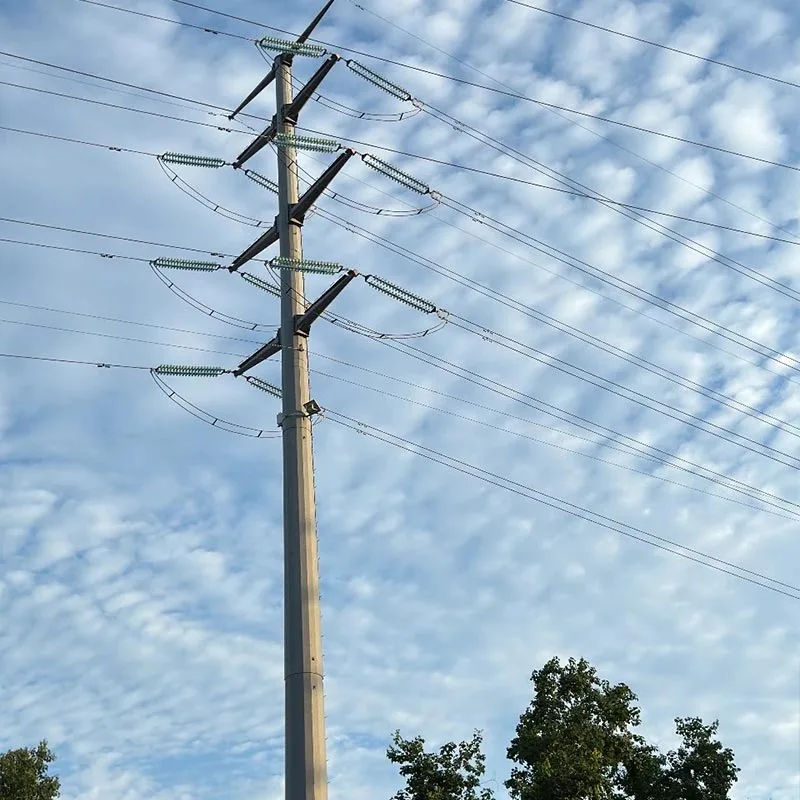

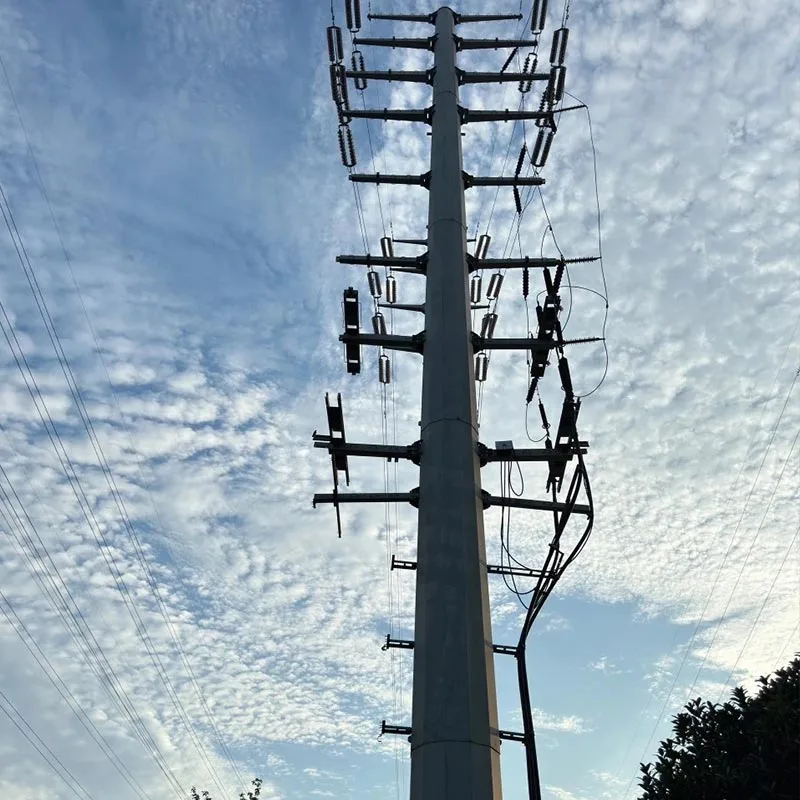

جستی اسٹیل پائپ ٹرانسمیشن ٹاور

چنگ ڈاؤ انبانگ نیو انرجی کے جستی اسٹیل پائپ ٹرانسمیشن ٹاورز Q355B/Q420 اعلی طاقت والے اسٹیل پائپ کو بنیاد کے طور پر استعمال کرتے ہیں۔ مواد، جس پر مجموعی طور پر گرم ڈِپ گالوانیائزنگ عمل کے ذریعے عمل کیا جاتا ہے، اور مخروطی/ کثیر رخی نلی نما کے ساتھ ڈیزائن کیا گیا ہے ڈھانچے

وہ فوائد پیش کرتے ہیں جیسے بہترین سنکنرن مزاحمت، ساختی استحکام، موثر تنصیب، اور زمین کا کمپیکٹ استعمال۔ مصنوعات شہری پاور گرڈز، پہاڑی ترسیل، ساحلی اور صنعتی شعبوں میں بڑے پیمانے پر استعمال ہوتی ہیں۔ آلودگی والے علاقے، انتہائی ماحول میں طویل مدتی مستحکم سروس کے قابل، اور اس کے لیے بنیادی معاون آلات ہیں۔ ٹرانسمیشن کے جدید منصوبے

مصنوعات کے فوائد

اعلی استحکام

جستی سٹیل پائپ ٹرانسمیشن ٹاور مجموعی طور پر گرم ڈِپ کو اپناتے ہیں۔ جست سازی، زنک کی تہہ کی موٹائی ≥85μm کے ساتھ، جسمانی تنہائی اور الیکٹرو کیمیکل تحفظ دونوں کو تشکیل دیتی ہے۔

آؤٹ ڈور سروس کی زندگی 30 سال سے زیادہ ہے، سخت ماحول جیسے ساحلی علاقوں، زیادہ نمکین دھند، اور صنعتی کے لیے موزوں آلودگی

مستحکم ڈھانچہ

نلی نما حصوں میں یکساں تناؤ کی تقسیم اور اونچی موڑ ہوتی ہے۔ سختی ہوا کی مزاحمت کا گتانک اینگل اسٹیل ٹاورز سے 20%-40% کم ہے۔

سطح 11 مضبوط برداشت کر سکتا ہے۔ ہوائیں، 8 شدت کے زلزلے، اور بھاری برف کا بوجھ، انتہائی حالات میں بہترین استحکام کے ساتھ۔

موثر تعمیر

فلینج بولٹ کے ساتھ فیکٹری سے تیار شدہ سیگمنٹڈ ڈھانچہ کنکشن بڑے پیمانے پر اٹھانے والے سامان کے بغیر سائٹ پر تیزی سے اسمبلی کی اجازت دیتا ہے۔

تعمیراتی وقت کی طرف سے کم کیا جاتا ہے 50%، نمایاں طور پر پراجیکٹ کی لاگت کو کم کرنا۔

وسیع موافقت

جستی سٹیل پائپ ٹرانسمیشن ٹاورز ایک کمپیکٹ ڈھانچہ ہے، بچت روایتی زاویہ سٹیل ٹاورز کے مقابلے میں تقریباً 50% زمین۔

تنگ شہری پلاٹوں، پہاڑوں، ساحلی علاقوں کے لیے موزوں ہے۔ علاقے، اور دیگر پیچیدہ علاقے، 5 سے 150 میٹر تک اونچائی میں حسب ضرورت۔

قابل اعتماد معیار

اعلیٰ طاقت والے اسٹیل سے بنا، پیداوار قومی معیارات پر پورا اترتی ہے۔ GB 50545 اور DL/T 5154 کے طور پر، مکمل عمل کوالٹی کنٹرول بشمول ویلڈ انسپکشن اور زنک لیئر ٹیسٹنگ کے ساتھ۔ مکمل طور پر قابل، مستحکم کارکردگی.

ماڈل کا انتخاب کیسے کریں۔

وولٹیج کی سطح سے منتخب کریں۔

10kV–35kV: سنگل سرکٹ جستی سٹیل ٹرانسمیشن ٹاورز، اونچائی 15–30m، دیوار کی موٹائی 6–10mm، مناسب استعمال کریں شہری اور پارک کی کم وولٹیج لائنوں کے لیے۔

110kV–220kV: ڈبل سرکٹ / ملٹی سرکٹ جستی سٹیل ٹرانسمیشن ٹاورز، اونچائی 30-60m، دیوار کی موٹائی کا استعمال کریں 10-16 ملی میٹر، درمیانی اور ہائی وولٹیج ٹرانسمیشن کی ضروریات کو پورا کرنا۔

500kV اور اس سے اوپر: خصوصی الٹرا ہائی وولٹیج جستی سٹیل ٹرانسمیشن ٹاورز، اونچائی 60-150m، دیوار کی موٹائی کا استعمال کریں 16-20 ملی میٹر، طویل مدتی، انتہائی طویل فاصلے کی ترسیل کے لیے موزوں۔

ماحولیاتی حالات کے مطابق انتخاب

ساحلی / اونچی سنکنرن والے علاقے: زنک کے ساتھ اعلی سنکنرن مزاحم جستی سٹیل ٹرانسمیشن ٹاورز کا انتخاب کریں کوٹنگ ≥100μm نمک سپرے مزاحمت کو بڑھانے کے لئے.

تیز ہوا / زلزلہ والے علاقے: مضبوط ڈھانچے کا انتخاب کریں، ہوا کو بہتر بنانے کے لیے کراس سیکشن اور دیوار کی موٹائی کو بہتر بنائیں اور زلزلے کی مزاحمت۔

پہاڑی / پیچیدہ علاقہ: ایڈجسٹ کرنے کے لیے ہلکے وزن والے، تنگ بیس جستی اسٹیل ٹرانسمیشن ٹاورز کا انتخاب کریں نقل و حمل اور تنصیب کے حالات۔

فنکشنل مقاصد کے مطابق انتخاب

سیدھے ٹاورز: لائن کے سیدھے حصوں کے لیے استعمال کیا جاتا ہے، عمودی اور افقی ہوا کے بوجھ کو برداشت کرتا ہے۔

کشیدگی / زاویہ ٹاورز: لائن کی سمت میں تبدیلی اور تناؤ کی تبدیلی کے لیے استعمال کیا جاتا ہے، غیر متوازن تناؤ کو برداشت کرتا ہے۔

ٹرمینل / کراسنگ ٹاورز: لائن کے آغاز/اختتام کے لیے اور دریاؤں یا سڑکوں کو عبور کرنے کے لیے استعمال کیا جاتا ہے، جس کی ضرورت زیادہ ہوتی ہے۔ بوجھ برداشت کرنے کی صلاحیت

ہماری خدمات

اپنی مرضی کے مطابق ڈیزائن: ہماری پیشہ ور ٹیم جستی سٹیل پائپ ٹرانسمیشن ٹاورز کے لیے ذاتی ڈیزائن فراہم کرتی ہے۔ مختلف منصوبوں کی ضروریات کو پورا کرتے ہوئے وولٹیج کی سطح، خطوں اور موسمی حالات کی بنیاد پر۔

مکمل عمل انٹیلجنٹ مینوفیکچرنگ: سی این سی کٹنگ، خودکار ویلڈنگ سے لیس ہماری اپنی جدید فیکٹری کے ساتھ، اور ہاٹ ڈِپ گیلوانائزنگ پروڈکشن لائنز، ہم خام مال سے لے کر تکمیل تک مکمل پراسیس کوالٹی کنٹرول حاصل کرتے ہیں مصنوعات، 5,000 ٹن سے زیادہ کی ماہانہ پیداواری صلاحیت کے ساتھ۔

ون اسٹاپ ڈیلیوری: ہم مربوط خدمات پیش کرتے ہیں بشمول پیداوار، نقل و حمل، سائٹ پر تنصیب کی رہنمائی، اور تکنیکی تربیت، موثر منصوبے کے نفاذ کو یقینی بنانا۔

فروخت کے بعد کی گارنٹی: ہم 15 سال کی وارنٹی، 24 گھنٹے تکنیکی جواب، اور باقاعدہ معائنہ فراہم کرتے ہیں اور اس کی زندگی بھر میں مصنوعات کے مسائل کو حل کرنے کے لیے دیکھ بھال۔

استعمال کے لیے احتیاطی تدابیر

تنصیب سے پہلے، چیک کریں کہ جستی سٹیل ٹرانسمیشن ٹاور کی نام کی تختی ڈرائنگ سے ملتی ہے۔ پیرامیٹرز، اور معائنہ کریں کہ ٹاور کی باڈی، فلینجز، اور بولٹ خرابی یا نقصان سے پاک ہیں، اس بات کو یقینی بناتے ہوئے لوازمات مکمل ہیں.

جستی کوٹنگ کو کھرچنے سے بچنے کے لیے اٹھانے کے لیے نایلان کی رسیاں استعمال کریں۔ تنصیب کے دوران عمودی انحراف ≤1/1000 ہونا چاہیے، اور قابل اعتماد کنکشن کو یقینی بنانے کے لیے فلینج بولٹ کو ٹارک کے مطابق سخت کیا جانا چاہیے۔

ٹاور فاؤنڈیشن کو ایمبیڈڈ اینکر بولٹ اور گراؤنڈنگ کے ساتھ C30 کنکریٹ کا آزاد فٹنگ استعمال کرنا چاہیے۔ مزاحمت ≤10Ω ہونی چاہیے۔ باقاعدگی سے گراؤنڈنگ سسٹم کی تاثیر کی جانچ کریں۔

جستی سٹیل ٹرانسمیشن ٹاور کی سطح پر ویلڈنگ یا کاٹنا سختی سے ممنوع ہے۔ اگر ترمیم ضروری ہے، اسے سنکنرن سے تحفظ کے لیے ہاٹ ڈِپ گیلوانائزنگ کے ساتھ دوبارہ لاگو کیا جانا چاہیے۔

زنک کوٹنگ، بولٹ کی تنگی، اور ساختی اخترتی کی سالمیت کو باقاعدگی سے چیک کریں۔ میں ساحلی/زیادہ سنکنرن والے علاقوں میں، ہر چھ ماہ بعد معائنہ کریں اور کسی بھی خراب زنک کوٹنگ کی فوری مرمت کریں۔

غیر پیشہ ور اہلکاروں کو جستی سٹیل ٹرانسمیشن ٹاور پر چڑھنے سے سختی سے منع کیا گیا ہے۔ وارننگ محفوظ فاصلہ برقرار رکھتے ہوئے ٹاور کے ارد گرد "ہائی وولٹیج کا خطرہ، دور رکھیں" جیسی نشانیاں لگائی جائیں۔
