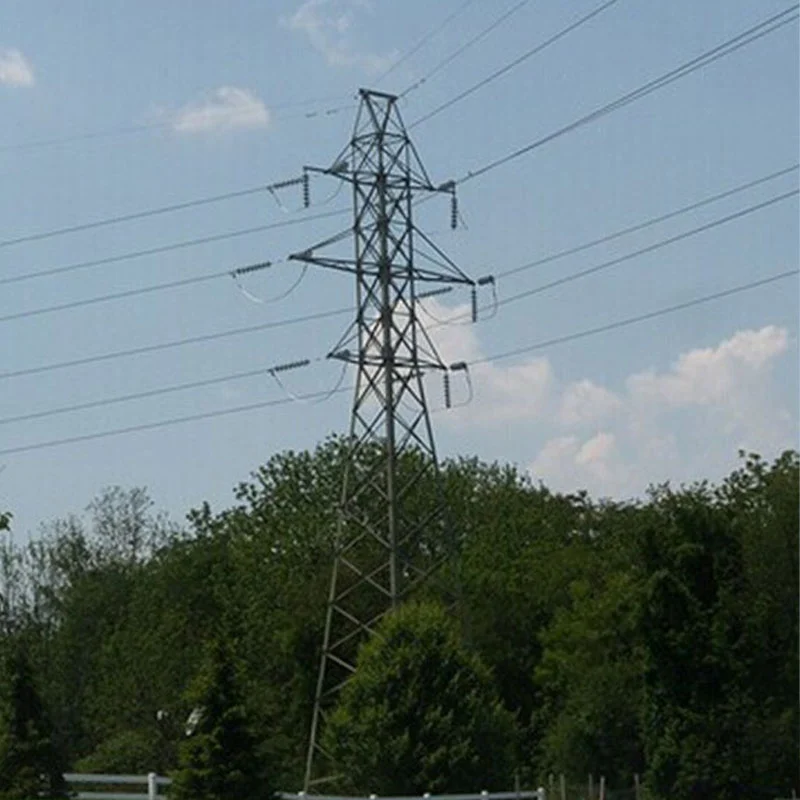

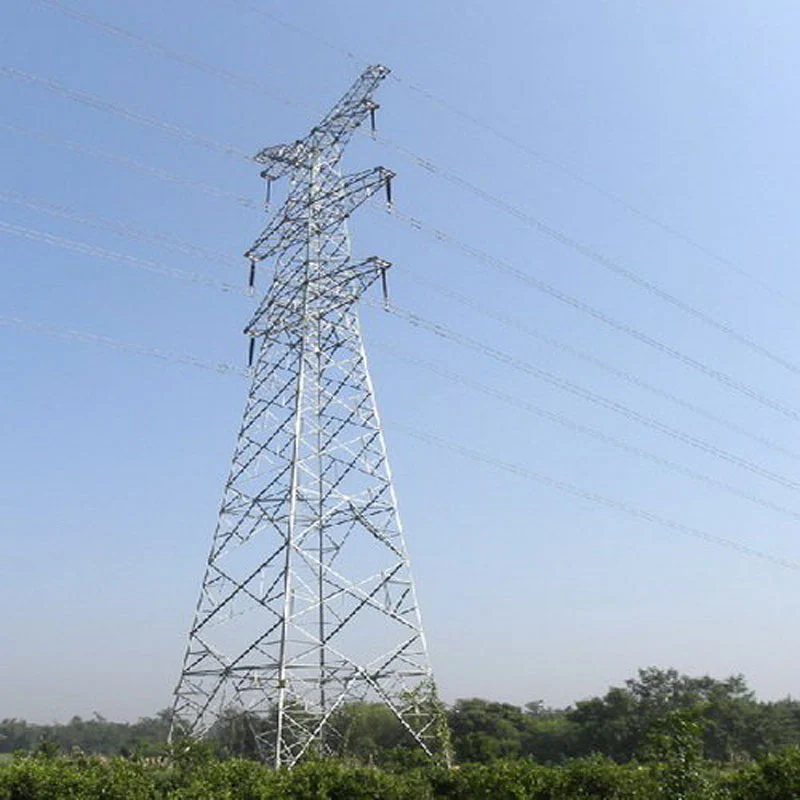

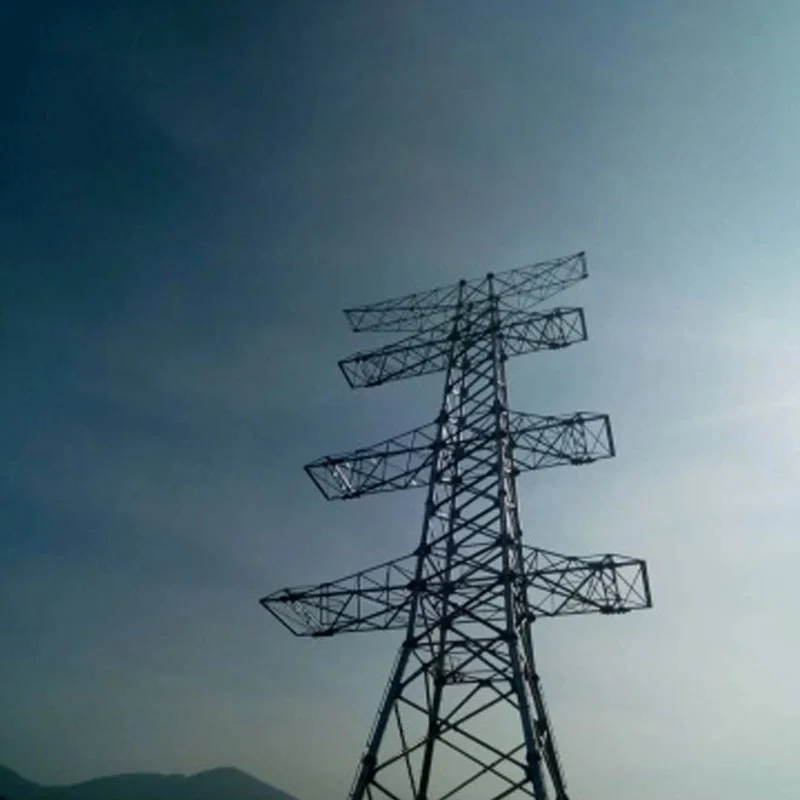

220kV ڈبل سرکٹ لیٹیس اسٹیل ٹاور

پختہ مینوفیکچرنگ سسٹمز کی مدد سے، ہم معیاری پیداوار کے ساتھ 50,000 ٹن کی سالانہ پیداواری صلاحیت پر فخر کرتے ہیں۔ طریقہ کار بشمول صحت سے متعلق کٹنگ، روبوٹک ویلڈنگ، انٹیگرل شیپنگ اور سطح کے سخت علاج کو یقینی بنانے کے لیے ساختی یکسانیت کوالٹی اشورینس کے لیے، تمام پروڈکٹس مستند مکینیکل کارکردگی اور ہوا کی مزاحمت سے گزرتے ہیں۔ ٹیسٹ، تصدیق شدہ تناؤ کے تناسب اور ہوا کی نقل مکانی کے ساتھ جو ASCE اور قومی بجلی کے معیارات کی تعمیل کرتے ہیں۔ یہ آئی ایس او رکھتا ہے۔ کوالٹی مینجمنٹ سسٹم سرٹیفیکیشنز اور مکمل تھرڈ پارٹی ٹیسٹ رپورٹ

یہ ٹاور بڑے پیمانے پر گھریلو اور بیرون ملک کلیدی پاور گرڈ پروجیکٹس میں لاگو کیا گیا ہے، بشمول انڈونیشیا نوسنتارا 220kV گرڈ کی توسیع کا منصوبہ۔ یہ مستحکم ساختی کارکردگی، آسان آن سائٹ اسمبلی اور قابل اعتماد فراہم کرتا ہے۔ آپریشنل سیفٹی، متنوع کمپلیکس میں اعلی موافقت اور انجینئرنگ کی پائیداری کے لیے مستقل پہچان حاصل کرنا ماحولیات

220kV ڈبل سرکٹ لیٹیس اسٹیل ٹاور کی درخواست کے منظرنامے

220kV ڈبل سرکٹ لیٹیس اسٹیل ٹاور ایک ٹاور پر دو آزاد 220kV ٹرانسمیشن سرکٹس کو سپورٹ کرتا ہے۔ فریم بنیادی طور پر زمین سے محدود علاقوں میں اپنایا گیا، یہ ٹرانسمیشن کوریڈورز کو بہت تنگ کرتا ہے اور زمین کے حصول میں کمی کرتا ہے۔ دو الگ الگ سنگل سرکٹ لائنوں کے مقابلے میں لاگت۔

یہ وسیع پیمانے پر شہری آنے اور جانے والے پاور چینلز کے لیے استعمال کیا جاتا ہے، جو مضافاتی 220kV سب اسٹیشنوں کو گھنے میں جوڑتا ہے۔ آبادی والے علاقے جہاں نئی لائن کوریڈورز کا حصول مشکل ہے۔ ٹاور کو کم کر کے پہاڑی اور پہاڑی علاقوں کے مطابق کرتا ہے۔ بنیاد کے کام اور ماحولیاتی تباہی۔ اسے دریاؤں، شاہراہوں اور ریلوے کے اوپر کراسنگ کے لیے بھی ترجیح دی جاتی ہے، کراسنگ کے انتظامات کو آسان بنانا اور نقل و حمل اور نیویگیشن میں خلل کو کم کرنا۔

عام ایپلی کیشنز میں صنعتی لوڈ سینٹرز کے لیے پاور سپلائی لائنز اور ہوا کے آؤٹ گوئنگ ٹرانسمیشن سرکٹس شامل ہیں۔ اور شمسی توانائی کے اڈے. تاہم، اس کی خرابیوں پر توجہ دی جانی چاہئے: ٹاور کا زیادہ بوجھ، زیادہ خطرہ ٹاور کو پہنچنے والے نقصان کے تحت دونوں سرکٹس کی بیک وقت ناکامی، نیز بجلی سے تحفظ کے لیے سخت تقاضے اور برقی مقناطیسی کلیئرنس ڈیزائن

220kV ڈبل سرکٹ لیٹیس اسٹیل ٹاور کے لیے معیاری معمول کی دیکھ بھال کے رہنما خطوط

باقاعدہ دیکھ بھال 220kV ڈبل سرکٹ جالی اسٹیل ٹاورز کی ساختی حفاظت اور مستحکم بجلی کی فراہمی کو یقینی بناتی ہے۔ معمول کے بصری معائنے سہ ماہی طور پر کئے جائیں گے، جامع تفصیلی معائنہ کا سالانہ اہتمام کیا جائے گا۔

ٹاور کے مین باڈیز، اینگل سٹیل کے اجزاء اور کنکشن بولٹس کو سنکنرن، خرابی، دراڑیں اور ڈھیلے کے لیے معائنہ کریں۔ بندھن اینٹی سنکنرن کوٹنگز اور گرم ڈِپ جستی سطحوں کو چیک کریں۔ بروقت ٹچ اپ پینٹنگ جہاں لے galvanization کے چھلکے بند. ارتھنگ ڈیوائسز کی تصدیق کریں، برقرار گراؤنڈ کنڈکٹرز اور کوالیفائیڈ گراؤنڈنگ کو یقینی بنائیں مزاحمت

آبادکاری، دراڑیں، پانی کے کٹاؤ اور ڈھلوان کی عدم استحکام کے لیے ٹاور کی بنیادوں کی نگرانی کریں۔ انسولیٹر کے تاروں کا معائنہ کریں، نقصان، آلودگی اور غیر معمولی حرارت کے لیے فٹنگز اور جمپر کنکشن۔ تیرتی اشیاء، ماتمی لباس اور کو ہٹا دیں۔ ٹاور سائٹس کے ارد گرد تعمیراتی ملبہ۔

تمام نقائص کو ریکارڈ کریں اور درجہ بندی کی اصلاح کو نافذ کریں۔ جیسے شدید خطرات کے لیے ترجیحی ہینڈلنگ کی ضرورت ہے۔ ساختی مسخ اور ٹوٹی ہوئی متعلقہ اشیاء۔ تیز ہواؤں، گرج چمک اور برفباری سمیت شدید موسم کے بعد، خصوصی گشتی معائنہ فوری طور پر منظم کیا جانا چاہئے.

فرق اور اہمیت: 220kV ڈبل سرکٹ لیٹیس ٹاور بمقابلہ 500kV جالی اسٹیل ٹاور

کلیدی اختلافات

1.وولٹیج اور کلیئرنس: 220kV ڈبل سرکٹ ٹاور چھوٹے فیز ٹو فیز اور گراؤنڈ کلیئرنس کے ساتھ ایک ڈھانچے پر دو 220kV سرکٹس رکھتا ہے۔ 500kV کا ٹاور اضافی ہائی وولٹیج پر کام کرتا ہے اور اسے ہوا کے ٹوٹنے سے بچنے کے لیے بہت زیادہ برقی کلیئرنس کی ضرورت ہوتی ہے۔
2.ٹاور کی ساخت اور سائز: 220kV ڈبل سرکٹ ٹاور نسبتاً کمپیکٹ ہیں۔ زیادہ تر 500kV ٹاورز لمبے، بھاری، بڑے کراس آرمز اور مضبوط بنیادوں کے ساتھ ہوا کے بڑے بوجھ اور کنڈکٹر کے تناؤ کو برداشت کرنے کے لیے ہوتے ہیں۔
3.سرکٹ لے آؤٹ: 220kV قسم عام طور پر راہداریوں کو بچانے کے لیے ایک ٹاور پر دو سرکٹس کا بندوبست کرتی ہے۔ معیاری 500kV جالی ٹاور سخت برقی مقناطیسی حدود کی وجہ سے زیادہ تر سنگل سرکٹ ہوتے ہیں۔ ڈبل سرکٹ 500kV ٹاورز کو کم کثرت سے اپنایا جاتا ہے۔
4.ٹرانسمیشن کی صلاحیت: ایک 500kV لائن لمبی دوری کی بلک پاور ٹرانسپورٹ کے لیے بہت زیادہ بجلی کی ترسیل کی صلاحیت فراہم کرتی ہے۔ 220kV ڈبل سرکٹ لائنیں بنیادی طور پر علاقائی بجلی کی تقسیم اور مقامی لوڈ کی فراہمی کا کام کرتی ہیں۔

اہمیت

220kV ڈبل سرکٹ ٹاورز مضافاتی اور شہری پاور نیٹ ورکس کے لیے زمین کے استعمال کو بہتر بناتے ہیں، بجلی کی فراہمی کی وشوسنییتا کو بہتر بناتے ہیں۔ علاقائی گرڈ کے اندر 500kV کے جالی ٹاورز مین گرڈ کی ریڑھ کی ہڈی کی حیثیت رکھتے ہیں، جو طویل فاصلے تک توانائی کو فعال کرتے ہیں۔ بجلی کے اڈوں اور لوڈ مراکز کے درمیان ترسیل۔ ٹاور کا صحیح انتخاب تعمیراتی لاگت، زمینی وسائل کو متوازن رکھتا ہے، ٹرانسمیشن پیمانے اور گرڈ سیکورٹی.

220kV ڈبل سرکٹ لیٹیس اسٹیل ٹاور کے انبانگ فوائد

(تقریباً 200 الفاظ، رسمی برآمد تکنیکی ورژن) انبانگ کا 220kV ڈبل سرکٹ لیٹیس اسٹیل ٹاور قابل اعتماد فراہم کرتا ہے، عالمی پاور گرڈز کے لیے سرمایہ کاری مؤثر اوور ہیڈ ٹرانسمیشن حل۔ اعلی طاقت Q355/Q420 زاویہ اسٹیل اور کو اپنانا سخت ہاٹ ڈِپ گیلوانائزیشن ISO 1461 کی تعمیل کرتے ہوئے، ٹاور اعلیٰ سنکنرن مخالف کارکردگی حاصل کرتا ہے اور 50 سالہ ڈیزائن سروس لائف، ساحلی، پہاڑی اور اندرونی پیچیدہ خطوں کے لیے موزوں ہے۔

آزاد انجینئرنگ ٹیموں کے تعاون سے، انبنگ IEC اور GB کے معیارات کے مطابق اپنی مرضی کے مطابق ساختی ڈیزائن فراہم کرتا ہے۔ مختلف ہوا کی رفتار، برف کوٹنگ اور کراسنگ کی ضروریات کو پورا کرنے کے لیے۔ آپٹمائزڈ جالی لے آؤٹ مستحکم مکینیکل کی ضمانت دیتا ہے۔ اسٹیل کی مجموعی کھپت کو کنٹرول کرتے ہوئے، پراجیکٹ کی سرمایہ کاری کو کم کرتے ہوئے لوڈ کی تقسیم۔

تمام اجزاء کو سائٹ پر آسانی سے اسمبلی کے لئے عین مطابق سوراخ کے ملاپ کے ساتھ CNC پروسیس کیا جاتا ہے۔ ڈیلیوری سے پہلے کا معائنہ مکمل کریں۔ جہتی درستگی اور بولٹ باندھنے کے معیار کو یقینی بناتا ہے۔ انبنگ ڈرائنگ سمیت مکمل ون سٹاپ خدمات پیش کرتا ہے۔ اصلاح، من گھڑت، پیکیجنگ اور تکنیکی رہنمائی۔ ہمارے ٹاورز ٹرانسمیشن کوریڈور کی چوڑائی کو مؤثر طریقے سے بچاتے ہیں۔ شہری اور قابل تجدید بجلی کے منصوبے، دنیا بھر میں EPC ٹھیکیداروں اور پاور آپریٹرز سے مسلسل پہچان حاصل کر رہے ہیں۔

عمومی سوالنامہ — 220kV ڈبل سرکٹ لیٹیس اسٹیل ٹاور

کیٹلاگ، کوٹیشن دستاویز اور کلائنٹ مواصلت کے لیے موزوں ہے۔

Q1: 220kV ڈبل سرکٹ جالی سٹیل ٹاور کیا ہے؟

A: یہ ایک اوور ہیڈ ٹرانسمیشن ٹاور ہے جس میں ایک جالی اسٹیل پر دو آزاد 220kV پاور سرکٹس ہوتے ہیں ساخت یہ دو الگ الگ سنگل سرکٹ ٹاور لائنوں کے مقابلے میں لینڈ کوریڈور کو بچانے میں مدد کرتا ہے۔

Q2: آپ کے ٹاور کن معیارات کی تعمیل کرتے ہیں؟

A: ہم GB کے قومی معیارات، IEC کی وضاحتوں کی پیروی کرتے ہیں۔ ہم کلائنٹ کی ضروریات کے مطابق ڈیزائن کو ایڈجسٹ کرسکتے ہیں۔ ہوا کا بوجھ، برف کی موٹائی اور علاقائی ماحول۔

Q3: آپ کون سا سٹیل مواد اور اینٹی سنکنرن علاج اپناتے ہیں؟

A: اہم مواد Q355B/Q420B زاویہ سٹیل ۔ تمام اجزاء ہاٹ ڈِپ گالوانائزیشن (آئی ایس او 1461) کو اپناتے ہیں تاکہ طویل مدتی کو یقینی بنایا جاسکے مخالف سنکنرن عمر.

Q4: ڈیزائن سروس کی زندگی کیا ہے؟

A: معیاری ڈیزائن سروس کی زندگی عام دیکھ بھال کے حالات کے تحت 50 سال تک پہنچ جاتی ہے۔

Q5: یہ ٹاور کن خطوں کے منظرناموں کے لیے موزوں ہیں؟

A: مضافاتی علاقوں، پہاڑی علاقوں، ندی کراسنگ، ہائی وے/ریلوے کراسنگ، ونڈ فارم اور شمسی توانائی کے لیے موزوں کوریڈور کی محدود چوڑائی کے ساتھ آؤٹ گوئنگ لائنز۔

Q6: کیا آپ اپنی مرضی کے مطابق ٹاور ڈیزائن فراہم کر سکتے ہیں؟

A: ہاں۔ ہماری انجینئرنگ ٹیم روٹ سروے ڈیٹا، ہوا کی بنیاد پر ٹاور ماڈل، اونچائی، کراس آرم لے آؤٹ کو بہتر بنا سکتی ہے۔ رفتار، آئسنگ کنڈیشن اور کراسنگ ڈیمانڈز۔

Q7: آپ کی پیداوار کے معائنہ کا عمل کیا ہے؟

A: جستی بنانے سے پہلے CNC کاٹنا، ڈرلنگ، ٹرائل فٹنگ کو جمع کرنا۔ طول و عرض کا معائنہ، جستی موٹائی شپمنٹ سے پہلے ٹیسٹ اور لوڈنگ کا معائنہ کیا جائے گا۔

Q8: ڈبل سرکٹ ٹاور آپریشن کے لیے کون سے اہم خطرات ہیں جن پر توجہ دینے کی ضرورت ہے؟

A: ٹاور کو نقصان پہنچنے کے بعد، دونوں سرکٹس میں خلل پڑ سکتا ہے۔ بولٹ کی تنگی پر باقاعدہ دیکھ بھال، اینٹی سنکنرن کوٹنگ، فاؤنڈیشن سیٹلمنٹ اور گراؤنڈنگ مزاحمت کی ضرورت ہے۔
